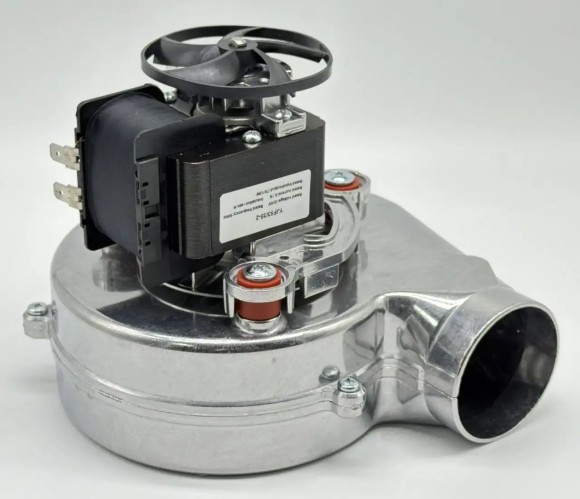

Вентилятор WRT 75W аналог для Baxi 5655730

Вентилятор WRT 75W — совместимый аналог штатного вентилятора дымоудаления Baxi с артикулом 5655730. Предназначен для турбированных настенных газовых котлов Baxi и Westen с закрытой камерой сгорания мощностью 28–31 кВт. Вентилятор обеспечивает принудительную подачу воздуха в камеру сгорания и безопасное удаление продуктов сгорания через коаксиальный или раздельный дымоход, создавая необходимую тягу для работы горелки.

Вентилятор устанавливается в верхней части котла, выше первичного теплообменника. В данной модели трубка Вентури расположена не на корпусе вентилятора, а вмонтирована в сгиб вытяжного колпака — силиконовые трубки соединяют устройство Вентури с прессостатом котла.

Основные технические характеристики:

• Артикул: 5655730.
• Тип: вентилятор дымоудаления (центробежный, с асинхронным электродвигателем).
• Мощность: 75 Вт.
• Напряжение питания: 220–230 В, 50 Гц.
• Материал крыльчатки: алюминий.
• Материал каркаса: алюминизированная сталь.
• Конструкция подшипника: ось на втулке качения.
• Направление: левое.
• Вид камеры сгорания: закрытая (турбированная).

Принцип работы и интеграция в котёл:

• Запуск и предпродувка: по команде платы управления вентилятор включается и создаёт поток воздуха через камеру сгорания, удаляя остаточные газы перед розжигом.
• Контроль тяги: трубка Вентури, установленная на вытяжном колпаке, создаёт перепад давления, который фиксируется прессостатом котла через силиконовые трубки. Только после подтверждения нормальной тяги автоматика разрешает розжиг горелки.
• Подача воздуха на горение: вентилятор обеспечивает стабильный приток воздуха в закрытую камеру сгорания, поддерживая оптимальное соотношение газ/воздух для эффективного горения.
• Удаление продуктов сгорания: центробежное рабочее колесо отводит дымовые газы через коаксиальный или раздельный дымоход, предотвращая попадание угарного газа в помещение.
• Постпродувка: после отключения горелки вентилятор продолжает работу для удаления остаточных газов и охлаждения теплообменника.
• Аварийная защита: при остановке или неисправности вентилятора прессостат не подтверждает тягу — плата управления блокирует подачу газа и розжиг горелки.

Конструктивные особенности:

• Центробежное рабочее колесо: алюминиевая крыльчатка обеспечивает высокий напор и стабильный поток воздуха даже при сопротивлении в дымоходе.
• Алюминизированный стальной каркас: устойчив к высоким температурам и коррозии, рассчитан на длительную эксплуатацию в зоне дымовых газов.
• Трубка Вентури на вытяжном колпаке: конструктивное решение, характерное для данной модели, — устройство Вентури вмонтировано в сгиб колпака, а не на корпусе вентилятора; соединение с прессостатом осуществляется силиконовыми трубками [web_15_0_0_9][web_15_1_0_2].
• Асинхронный электродвигатель 75 Вт: обеспечивает постоянную частоту вращения для стабильной тяги в традиционных (неконденсационных) котлах.
• Втулка качения: ось вращается на втулке, что снижает износ и обеспечивает достаточный ресурс при непрерывной работе.
• Компактная конструкция: габариты и посадочные места полностью соответствуют оригинальному вентилятору Baxi — установка выполняется без переделок крепления и проводки.
