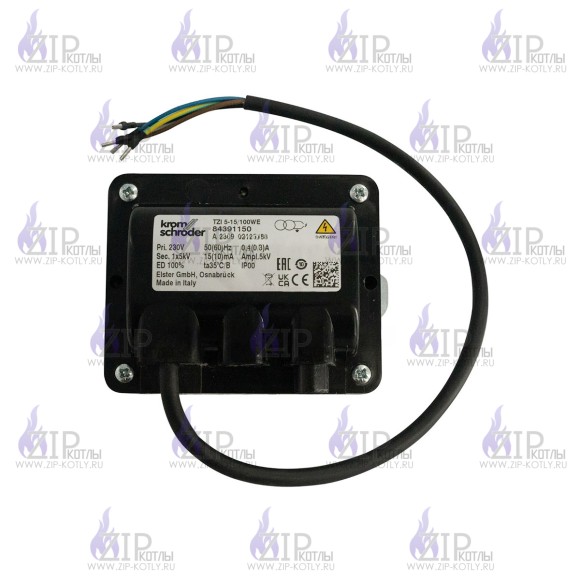

Трансформатор розжига Kromschroder TZI 5-15/100WE 84391150

Трансформатор розжига TZI 5-15/100WE (арт. 84391150) представляет собой устройство для генерации высоковольтного напряжения и обеспечения искрового зажигания в газовых и жидкотопливных горелках. Поддерживает работу как в одно-, так и в двухэлектродных системах зажигания и контроля пламени.

Технические характеристики:

• Входное напряжение: 230 В
• Выходное напряжение: 5 кВ
• Класс защиты: IP 00 (без защиты корпуса)
• Рабочий цикл: 100%
• Температурный диапазон: от -20°C до +60°C
• Длина сетевого кабеля: 410 мм
• Максимальная длина кабеля зажигания: 5 м

Принцип работы в двухэлектродной системе:

В данной конфигурации используются два отдельных электрода:

• Электрод розжига для создания искрового разряда
• Электрод контроля для мониторинга тока ионизации

Процесс розжига осуществляется следующим образом:

• Топочный автомат IFD 258 подает рабочее напряжение
• Трансформатор генерирует высоковольтное напряжение
• Между электродом и заземленным корпусом горелки создается искра
• Контроль пламени выполняется через электрод ионизации

Принцип работы в одноэлектродной системе:

В этой конфигурации используется единый электрод для:

• Розжига топлива
• Контроля ионизации

Особенности работы:

• После розжига ток ионизации проходит через тот же электрод
• Требуется специальный автомат горения для переключения режимов
• Топочный автомат управляет процессами розжига и контроля пламени

Варианты установки:

• Горизонтальное расположение
• Монтаж кабельными вводами вниз

Важные параметры:

• Оптимальная длина кабеля розжига: менее 1 метра
• При увеличении длины кабеля снижается запальная мощность
• Максимальная допустимая длина кабеля зажигания: 5 метров

Трансформатор розжига TZI 5-15/100WE обеспечивает надежное зажигание и контроль пламени в различных системах горелок. При соблюдении рекомендаций по монтажу и длине кабелей зажигания устройство гарантирует стабильную работу в широком диапазоне температур эксплуатации.
