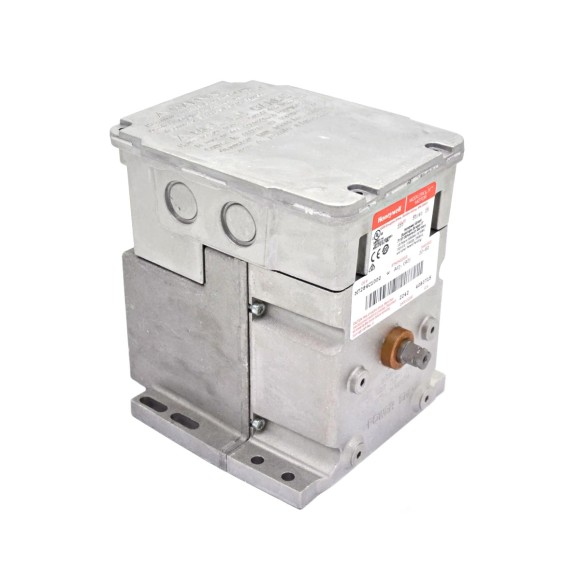

Сервопривод Honeywell M7284C1000

Сервопривод Honeywell M7284C1000 — модулирующий электропривод серии Modutrol IV для точного позиционирования воздушных и газовых заслонок, а также клапанов в системах отопления, вентиляции, кондиционирования и горелочных установках. Электронный контроллер подаёт на двигатель управляющий сигнал по току или напряжению, обеспечивая плавное перемещение вала в любое положение между полностью открытым и полностью закрытым. Модель относится к серии 72 — без пружинного возврата, с двумя встроенными вспомогательными выключателями и регулируемым ходом.

Основные технические характеристики:

• Производитель: Honeywell (США).
• Серия: Modutrol IV, серия 72.
• Модель: M7284C1000 .
• Артикул: 534.712.130.
• Тип: модулирующий сервопривод без пружинного возврата.
• Напряжение питания: 24 В переменного тока, 50/60 Гц.
• Потребляемая мощность: 20 ВА / 18 Вт.
• Управляющий сигнал: 4–20 мА или 2–10 В постоянного тока.
• Крутящий момент: 17 Нм (150 lb-in) — постоянный во всём диапазоне напряжений.
• Время полного хода: 30 секунд (ход 90°), 60 секунд (ход 160°).
• Регулируемый ход: от 90° до 160° — настройка на месте установки потенциометрами в отсеке проводки.
• Вал: квадрат 3/8 дюйма (9,5 мм), два рабочих конца с пазами и внутренней резьбой.
• Вспомогательные выключатели: 2 шт. — с регулируемыми кулачками, дифференциал 1°–10°.
• Степень защиты: NEMA 3 (IP54) — защита от пыли и брызг воды.
• Корпус: литой алюминиевый.
• Температурный диапазон: от −40 до +66 °C.
• Статическая нагрузка на вал: 91 кг на одном конце вала; максимальная полная нагрузка — 136 кг.
• Ресурс: 60 000 полных ходовых циклов, 1,5 млн изменений положения.
• Сертификация: UL, CSA, FM, CE, ГОСТ.

Индекс модели кодирует ключевые параметры привода в соответствии с каталогом Honeywell:

• M — двигатель (Motor).
• 72 — серия 72: управляющий сигнал 4–20 мА или 2–10 В пост. тока.
• 8 — крутящий момент 150 lb-in (17 Нм) без пружинного возврата.
• 4 — без пружинного возврата.
• C — 2 вспомогательных выключателя.
• 1000 — конфигурация: регулируемый ход, 0 предустановленных выключателей с завода (добавляются на месте).
