Реле перепада давления 20-200 Pa

Реле перепада давления (прессостат) с диапазоном 20–200 Па — это устройство для контроля разности давлений в воздуховодах и других инженерных системах. Оно служит элементом автоматики: замыкает или размыкает электрическую цепь при достижении заданного порога перепада давления, тем самым сигнализируя о состоянии системы или запуская/останавливая оборудование.

Основные характеристики:

• Диапазон срабатывания: 20–200 Па — оптимален для контроля слабых перепадов давления в вентиляционных и климатических установках.
• Тип среды: воздух и неагрессивные газы (не для жидкостей и не для взрывоопасных сред).
• Принцип действия: мембранный — чувствительный элемент (мембрана) реагирует на разницу давлений на двух входах и переключает контактную группу.
• Контактная группа: обычно SPDT (перекидной контакт) — позволяет использовать реле и на замыкание, и на размыкание цепи.
• Класс защиты корпуса: чаще всего IP54 — устойчив к брызгам и пыли, подходит для технических помещений.
• Рабочая температура: ориентировочно −30…+85 °C (зависит от конкретной модели).
• Ресурс переключений: свыше 10⁶ циклов — рассчитано на длительную эксплуатацию.
• Подключение давления: штуцеры под трубки Ø 6–8 мм либо резьба G1/8 (зависит от исполнения).
• Электрическое подключение: винтовые клеммы либо разъёмы типа AMP.

Конструкция и материалы:

• Корпус: ударопрочный пластик или металл — защищает внутренние механизмы от внешних воздействий.
• Мембрана: эластомер, стойкий к циклическим нагрузкам — обеспечивает стабильную чувствительность.
• Контактные группы: износостойкие сплавы — минимизируют дребезг и окисление.

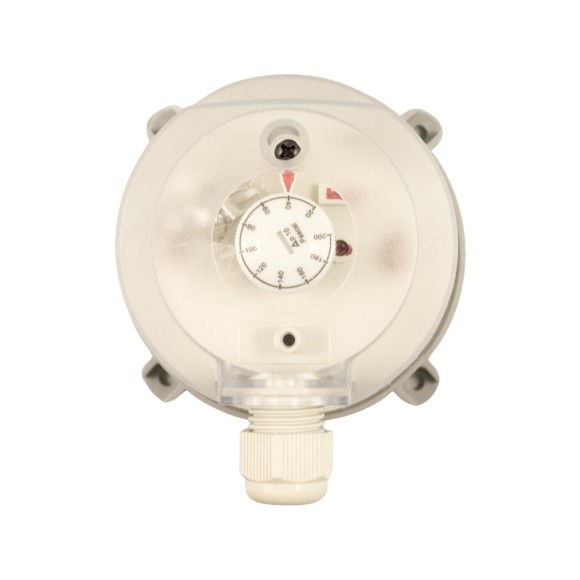

• Регулировочный винт: позволяет точно выставить порог срабатывания в пределах диапазона.

К реле подключают две трубки: одну — до фильтра/вентилятора/рекуператора, вторую — после. Когда перепад давления достигает уставки (например, из‑за засорения фильтра или остановки вентилятора), мембрана смещается и переключает контакты. Это даёт сигнал контроллеру или напрямую отключает/включает оборудование.

Пример логики работы:

• Фильтр чистый, вентилятор работает: перепад в норме — контакты в исходном положении.
• Фильтр засорился: перепад растёт выше уставки — реле переключается, система подаёт сигнал «требуется обслуживание».
• Вентилятор остановился: перепад падает ниже порога — реле срабатывает на аварийный режим.

Чаще всего реле 20–200 Па используют в:

• системах вентиляции и кондиционирования — для контроля работы вентиляторов и состояния фильтров;
• приточно‑вытяжных установках — для сигнализации о засоре или отказе оборудования;
• рекуператорах — для отслеживания перепада на теплообменнике;
• промышленных климатических системах — для защиты от обмерзания или перегрева (в связке с другой автоматикой);
• котельных и топочных помещениях — для контроля тяги и давления воздуха в горелочных системах (при условии соответствия требованиям безопасности и нормативам).
