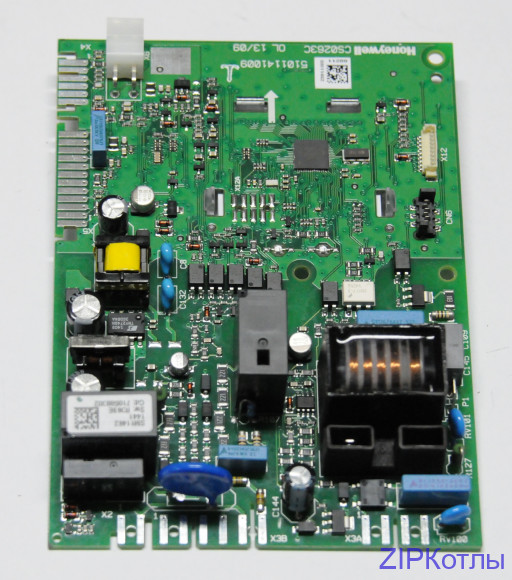

Плата управления Honeywell Resideo SM 11462

На электронной плате управления Honeywell SM 11462 вмонтирован жидкокристаллический дисплей, с помощью которого высвечиваются коды ошибок неисправности котла, режим работы котла, температура теплоносителя и горячей воды.

Коды неисправности, которые могут высвечиваться на дисплее платы котла Mainfour:

• E01 – нет розжига зажигания, нажимаем не менее 2 сек кнопку “R”.
• E02 – срабатывание предохранительный термостат перегрева, необходимо нажать не менее 2 сек кнопку “R”.
• E03 – сработал предохранительный термостат (датчик тяги)/ дифференциальный прессостат дыма.
• E04 – котел заблокирован из-за отсутствия пламени после 6 последовательных попыток, нажимаем не менее 2 сек кнопку “R”.
• E05 – поломка датчика NTC температуры контура отопления.
• E06 -неисправен датчик температуры системы ГВС.
• E10 – отсутствует сигнал от гидравлического прессостата. Необходимо проверить давление в системе отопления. Показания манометра должны находиться в пределах от 0,7 до 1,5 бар при холодной системе отопления. При завышенном давлении открываем сливной клапан. При заниженном давление – открываем кран наполнения системы (кран подпитки) до достижения необходимого давления.
• E25/E26 – заблокирован циркуляционный насос – нет циркуляции.
• E32 – накипь в теплообменнике, необходимо промыть теплообменник Mainfour от отложений.
• E35 – ошибка пламени, нажимаем не менее 2 сек кнопку “R”.
• E96 – заниженное напряжение в электрической сети.

Для вывода информации о работе котла на дисплей, который расположен на передней панели котла, необходимо нажимать не менее 5 сек кнопку «i». При нажатии (+/–) на дисплее платы Mainfour Baxi высвечивается информация о температуре горячей воды, если установлен датчик уличной температуры воздуха – температура на улице, величина (%) сигнала управления газовым клапаном, показания температуры воды на подаче в систему отопления, заданная и действующая, заданное значение температуры горячей бытовой воды, расход в литрах горячей воды и другие параметры.

Устанавливается на котлы моделей:

• MAIN Four 24 (BSB46224365) BSB462243650
• MAIN Four 240 F (BSE46624365) BSE466243650
• MAIN Four 240 F (BSE46624365) BSE466243651
• MAIN Four 240 F (BSE46624365) BSE466243652
