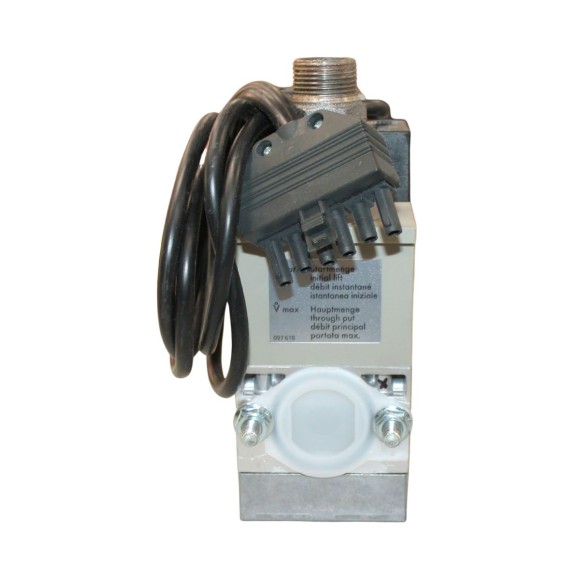

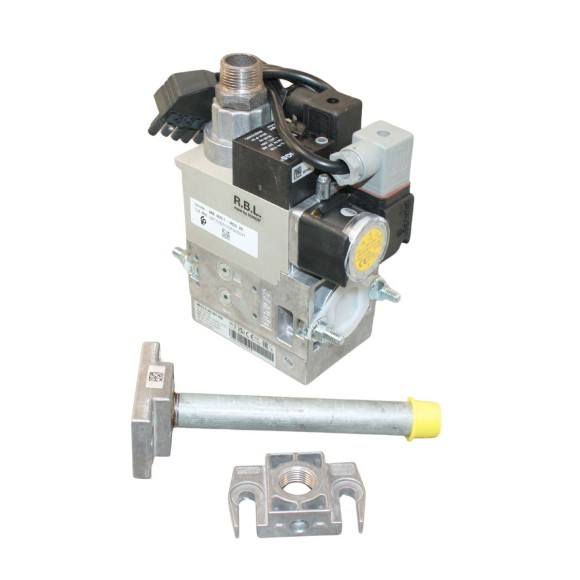

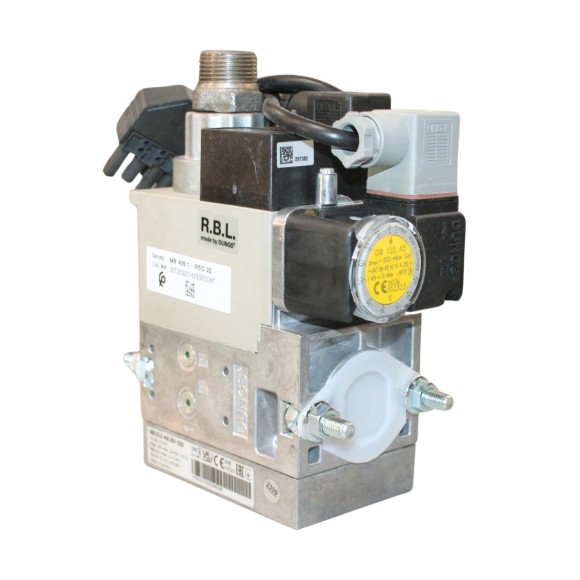

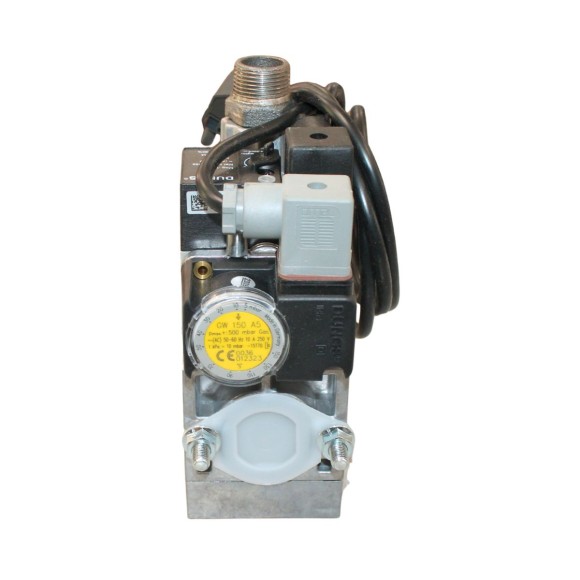

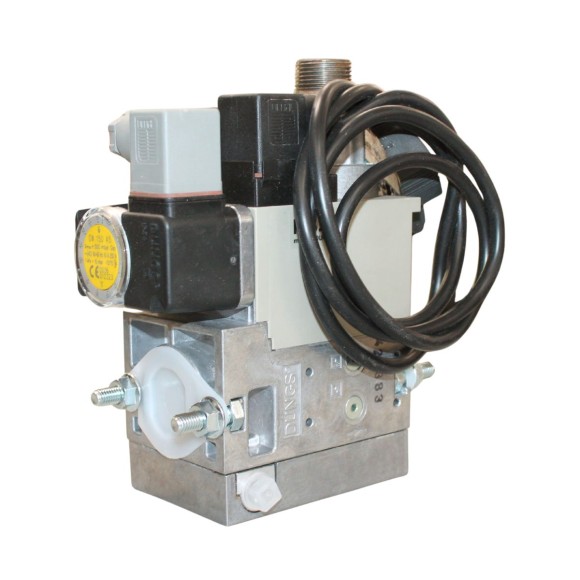

Мультиблок Riello MB-DLE 405 B01 S20 223475 3970530

Мультиблок Riello MB DLE 405 223475 3970530 обеспечивает контроль подачи газа и стабилизацию его давления перед горелкой. Устройство управляет открытием и закрытием газового потока в процессе работы установки, легко встраивается в автоматизированные системы управления топочным оборудованием. Рампа способствует надёжной, экономичной и безопасной работе котла и рассчитана на эксплуатацию в системах с давлением газа до 360 мбар.

Состав мультиблока MB‑DLE:

• Реле контроля минимального давления GW 150 A5 — отслеживает нижний порог давления для предотвращения нештатной работы.
• Два автоматических клапана класса А по стандарту EN 161 — гарантируют надёжное перекрытие газовой магистрали.
• Регулятор выходного давления с предварительно настроенной пружиной — поддерживает нужный уровень давления на выходе.
• Фильтр с мелкой сеткой — очищает газовый поток от механических частиц и защищает оборудование от загрязнений.

Основные технические параметры:

• Рабочая среда: газы 1–3 семейства и другие нейтральные среды.
• Питание: 230 В (с допустимыми отклонениями −15 % и +10 %).
• Диапазон давления в установке: 15–360 мбар.
• Настройка выходного давления: 4–20 мбар (без замены пружины).
• Степень защиты корпуса: IP 54 (устойчивость к пыли и брызгам воды).
• Дополнительные возможности: монтаж концевого контакта на клапан V2.
• Тип подключения: штекерное, по стандарту DIN EN 175 301‑803.
• Присоединение к трубопроводу: резьба Rp ½″.
• Контрольная точка: порт G1/8″ для подключения манометра.

Устанавливается на горелки моделей:

• Газовая горелка Riello 40 FS3 3756506 3756503
• Газовая горелка Riello 40 FS5 3756606 3756603
• Газовая горелка Riello 40 FS10 3756435
• Газовая горелка Riello 40 FS15 3756803
• Газодизельная горелка Riello 40 D17 3482601
• Газодизельная горелка Riello 40 D17 TL 20052631
• Газодизельная горелка Riello 40 D8 3481701
• Газовая горелка Riello 40 FS15 TL 3756803.1
• Газовая горелка Riello 40 FS3 MB 405/1 - RSD 20 3756506 3970530
• Газовая горелка Riello 40 FS3 MBC 65/1 - RSD 20 3756506 3970569
• Газовая горелка Riello 40 FS5 MB 405/1 - RSD 20 3756606 3970530
• Газовая горелка Riello 40 FS5 MBC 65/1 - RSD 20 3756606 3970569
• Газовая горелка Riello 40 FS8 MB 405/1 - RSD 20 3756706 3970530
• Газовая горелка Riello 40 FS8 MB 407/1 - RSD 20 3756706 3970531
• Газовая горелка Riello 40 FS10 MB 405/1 - RSD 20 3756435 3970530
• Газовая горелка Riello 40 FS10 MB 407/1 - RSD 20 3756435 3970531
• Газовая горелка Riello 40 FS15 MB 405/1 - RSD 20 3756803 3970530
• Газовая горелка Riello 40 FS15 MB 407/1 - RSD 20 3756803 3970531
• Газовая горелка Riello 40 FS15 TL MB 405/1 - RSD 20 3756803.1 3970530
• Газодизельная горелка Riello 40 D8 MB 405/1 - RSD 20 3481701-3970530
• Газодизельная горелка Riello 40 D17 MB 405/1 - RSD 20 3482601 3970530
• Газодизельная горелка Riello 40 D17 TL MB 407/1 - RSD 20 20052631 3970531
