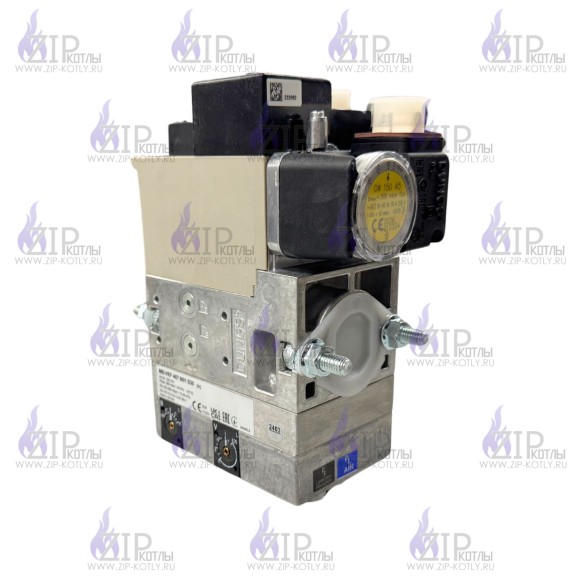

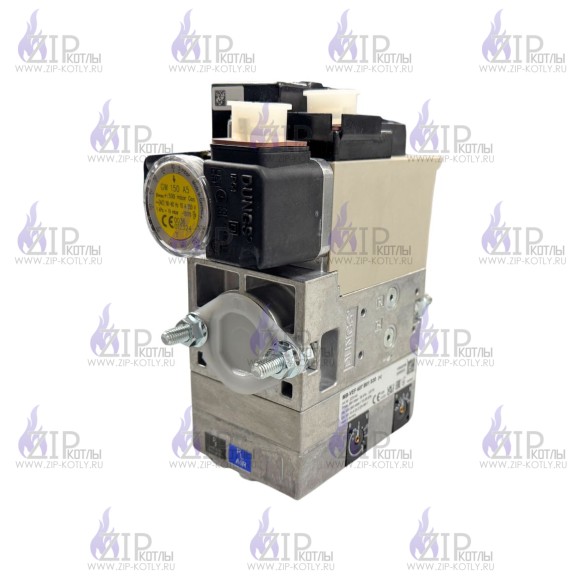

Газовый мультиблок с регулятором соотношения Dungs MB-VEF 407 B01 S30 223144

Газовый мультиблок Dungs MB-VEF 407 B01 S30 предназначен для безопасной эксплуатации и автоматического управления подачей газа на пневморегулируемую промышленную горелку. Встроенный регулятор обеспечивает оптимальное смесеобразование и энергоэффективную работу тепловой установки. Благодаря модульной конструкции, к мультиблоку можно подключать дополнительное оборудование в соответствии с индивидуальными потребностями.

Компактное многофункциональное устройство Dungs MB-VEF включает в себя:

• Реле контроля минимального уровня давления для стабильной работы горелки;
• Два совместно управляемых электромагнитных клапана класса А по стандарту EN 161;
• Серворегулятор давления класса А по EN 88;
• Устройство улавливания грязи с мелкими отверстиями (0,8 мм).

Замена фильтра требует разборки газовой арматуры. В базовую комплектацию не входят монтажные фланцы и штекеры для электроподключения.

Основные параметры и особенности:

• Бесступенчатое плавное регулирование;
• Допустимое входящее давление газа: 100-360 мбар;
• Задание выходного давления в диапазоне 0,5-100 мбар;
• Быстродействующие клапаны, закрытие и открытие за 1 секунду;
• Стабилизатор давления на клапане V1;
• Параметры питания: 230 В, допустимое отклонение -15%, +10%;
• Возможность установки нуля N;
• Диапазон настройки пропорции газ/воздух 0,75:1– 3:1 (другие версии по запросу);
• Защита корпуса от пыли и влаги класса IP 54;
• Надежное присоединение на резьбу Rp 1/2", Rp ¾";
• Точки для приборов контроля давления G1/8 по ISO 228;
• Внешний импульсный трубопровод;
• Материал корпуса и деталей – алюминий, сталь, латунь;
• Мембраны и уплотнения из НБК и силиконового каучука;
• Подключение с помощью штекеров по EN 175301-803;
• Допустимое положение – вертикальное с катушкой вверх.

Надежная конструкция мультиблока позволяет безопасно использовать его для газов семейства I-III и других неагрессивных газов. Универсальные монтажные размеры и компактные габариты расширяют возможности применения устройства. Dungs MB-VEF 407 совместим с горелками Ecoflam, Oilon, Baltur, Riello, Elco и другими.

Достоинства:

• Комбинированное устройство с широким набором функций;
• Компактные монтажные габариты;
• Высокочувствительная настройка давления;
• Плавное регулирование;
• Оптимальное смесеобразование;
• Быстрое срабатывание электромагнитных клапанов;
• Высокий уровень пылевлагозащиты IP 54.

Газовый мультиблок Dungs MB-VEF 407 стабильно работает при температурах от -15 до +70°C. В системах, работающих на сжиженном газе, нельзя использовать устройство при минусовых температурах, так как жидкие углеводороды могут повредить уплотнительный материал.

Маркировка:

• MB-VEF 407 B01 S30
• 223144
• Pmax 360 mbar/36kPa -15T70
• Pe 100-360mbar/10-36kPa
• EN 161 KI.A Gr.2 EN 88-1

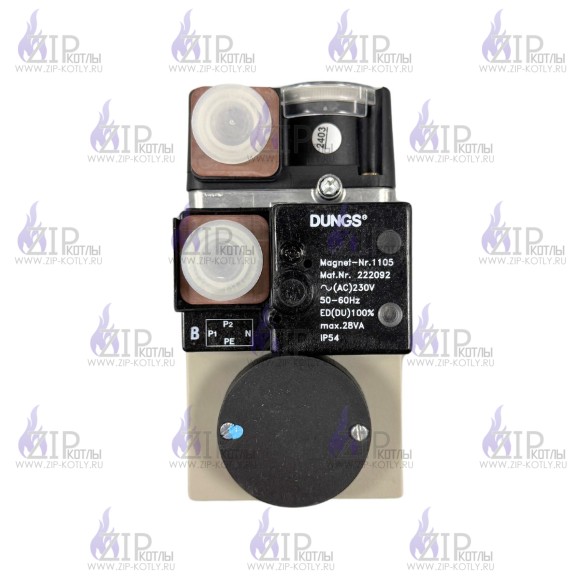

• Magnet-Nr.1105
• Mat.Nr. 222092
• ~(AC) 230V
• 50-60Hz
• ED(DU) 100%
• max.28VA
• IP 54

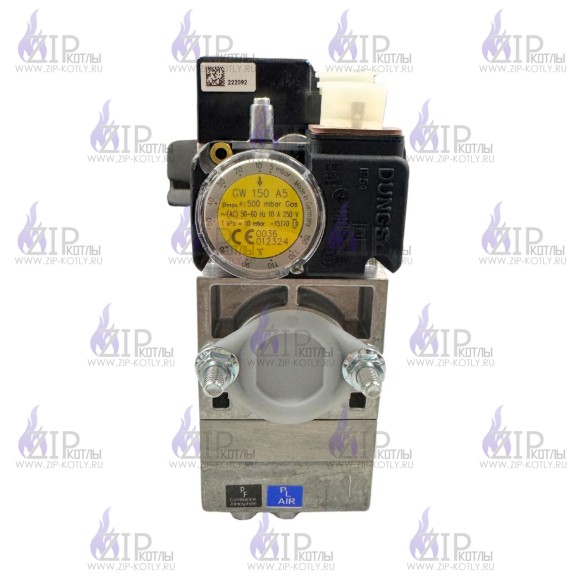

Маркировка реле давления:

• GW 150 A5
• Pmax+:500mbar Gas
• ~(AC) 50-60Hz 10A 250V
• 1kPa=10mbar -15170

Альтернативные артикулы:

• 0005090140 Baltur
• 242564 Dungs
• 13020611 Ecoflam
• 13019194 Ecoflam
• 13011113 Elco
• 13016763 Elco
• 13014906 Elco
