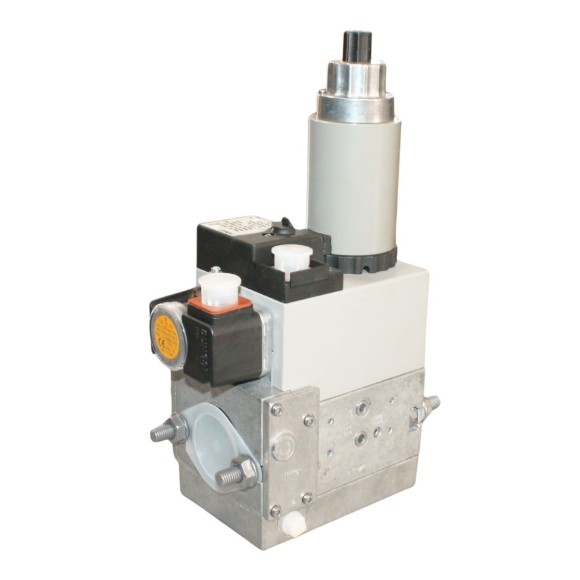

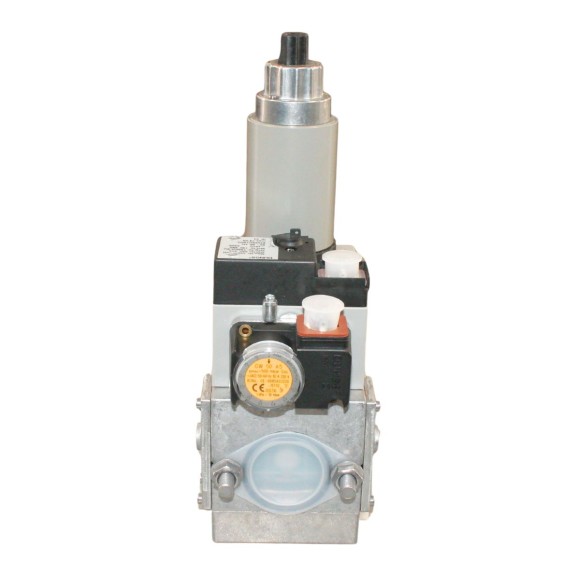

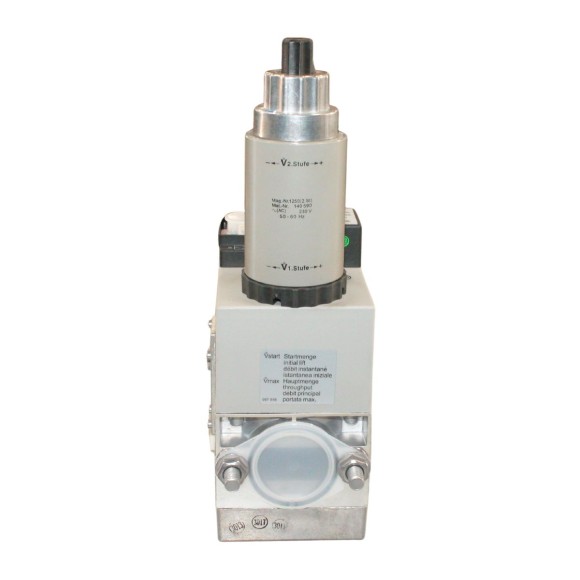

Газовый мультиблок MB-ZRDLE 412 B01 S50 226868

Газовый мультиблок Dungs MB‑ZRDLE 412 B01 S50 (артикул 226868) — компактный модуль регулирования и безопасности для газовых горелок с двухступенчатым режимом работы. Устройство объединяет несколько ключевых компонентов в едином корпусе: фильтр, регулятор давления, датчики и электромагнитные клапаны. Обеспечивает стабильное функционирование горелки при колебаниях входного давления газа.

Основные характеристики:

• Модель: Dungs MB‑ZRDLE 412 B01 S50.
• Артикул: 226868.
• Режим эксплуатации: двухступенчатый.
• Управление клапанами: совместное.
• Класс пылевлагозащиты: IP 54 (защита от пыли и брызг воды).
• Электромагнитные клапаны: V1 и V2 класса А.
• Максимальное избыточное давление газа: 360 мбар.
• Диапазон входного давления газа: 15–360 мбар.
• Диапазон выходного давления газа: 4–50 мбар.
• Встроенный фильтр: стандартный, синего цвета.
• Реле давления газа: мини GW 150 A5.
• Тип соединения: резьбовое, Rp 3/4″ – 1 1/4″.
• Вес: 6,4 кг.
• Габариты (Д × Ш × В): 18,5 × 14,5 × 36,5 см.

Мультиблок предназначен для работы с нейтральными средами и газами семейства 1–3. Ключевая задача устройства — обеспечить устойчивую работу горелки в широком диапазоне входных давлений. Применяется ведущими производителями горелок благодаря высокой пропускной способности и энергоэффективности.

Принцип работы:

1. Фильтрация газа: входящий поток очищается от механических частиц встроенным фильтром. Для надёжной работы системы обязательно установить основной фильтр в магистраль подачи газа.
2. Контроль давления: датчик‑реле отслеживает минимальное давление на входе, предотвращая затухание пламени.
3. Регулировка давления: регулятор поддерживает стабильные выходные параметры в диапазоне 4–50 мбар.
4. Управление клапанами:
   • клапан V1 открывается быстро — обеспечивает оперативный старт подачи газа;
   • клапан V2 открывается медленно — гарантирует плавный розжиг горелки;
   • скорость отпирания и стадия скоростного подъёма настраиваются.

Условия эксплуатации:

• Температурный диапазон: от −15 °C до +70 °C.
• Для установок на сжиженном газе: от 0 °C до +70 °C.
• Совместимость: нейтральные среды и газы семейства 1–3.

Монтаж:

• Способ установки: на горизонтальный или вертикальный газопровод (магнитом вверх), допускаются промежуточные положения.
• Тип подключения: с помощью резьбовых фланцев Rp 3/4″ – 1 1/4″.
• Требования:
  • обязательная установка основного фильтра в магистраль;
  • использование дополнительных фланцев и штекеров для подключения;
  • проверка герметичности соединений после монтажа.

Альтернативные артикулы:

• V163
• 400010148000
• 36749052 Oilon
• 65323611 Elco
