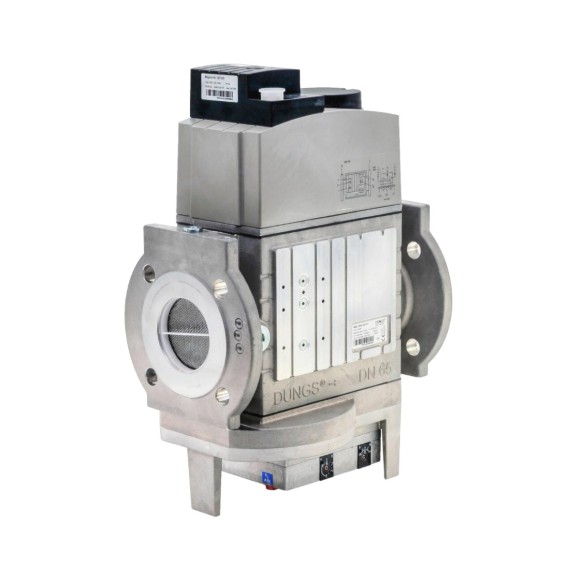

Газовый мультиблок Dungs MBC-1900-VEF-65 243083

Газовый мультиблок Dungs MBC‑1900‑VEF‑65 (арт. 243083) — универсальное решение для крупных модулируемых горелок. Устройство совместимо с оборудованием ведущих производителей, включая Weishaupt, Oilon, Baltur, Ecoflam и Elco. Это мультиблок третьего поколения с повышенной пропускной способностью — до 190 м³/ч. Он обеспечивает плавную, бесступенчатую регулировку подачи газа, поддерживает стабильное горение без срывов пламени и повышает безопасность эксплуатации системы.

В базовый комплект поставки входят:

• сетчатый фильтр (задерживает частицы размером от 0,8 мм);
• датчик‑реле минимального давления (поддерживает типы GW A5, A2 UB, NB A2);
• два электромагнитных клапана класса А с высокой скоростью срабатывания;
• серворегулятор для настройки газовоздушной смеси.

Обратите внимание: штекеры для подключения в комплект не входят.

Основные технические характеристики:

• Пропускная способность: до 190 м³/ч.
• Диапазон давлений: входное — 15–360 мбар, выходное — 0,4–100 мбар.
• Максимальное избыточное давление газа: 360 мбар.
• Управление электромагнитными клапанами: раздельное.
• Рабочий температурный диапазон: от −15 °C до +60 °C.
• Важное ограничение: при работе на сжиженном газе минимальная температура эксплуатации — не ниже 0 °C.

Мультиблок монтируется на фланцы DN 65. Конструктивно не предусматривает сбросной фланец — на корпусе нет соответствующих отверстий. Ключевое преимущество модели — двойные седла на электромагнитных клапанах: именно они позволяют достичь высокой пропускной способности при сохранении надёжности отсечки.

Контроль давления организован последовательно: датчик‑реле установлен перед первым электромагнитным клапаном и отслеживает параметры в линии подачи газа. Сервопривод регулятора обеспечивает устойчивую модуляцию пламени, а гибкая настройка пропорции газа и воздуха (в диапазоне от 0,4:1 до 3:1) позволяет подобрать оптимальный режим при интеграции горелки с котлом отопления.

Дополнительно реализованы:

• корректировка нулевой точки;
• компенсация давления в камере сгорания.

Конструкция модульная — при необходимости мультиблок можно дооснастить блоком проверки герметичности, системой контроля газовых клапанов и другими опциями в зависимости от требований конкретной установки.

Устройство имеет степень защиты IP 54 — это гарантирует устойчивость к пыли и влаге в типичных условиях эксплуатации. Встроенный фильтр с сеткой 0,8 мм защищает внутренние компоненты, однако производитель рекомендует дополнительно устанавливать внешний фильтр перед мультиблоком для увеличения срока службы.

Для контроля загрязнения штатного фильтра предусмотрены резьбовые гнёзда диаметром 1/8 дюйма — к ним можно подключить прибор для измерения перепада давления и своевременно выполнять обслуживание.
