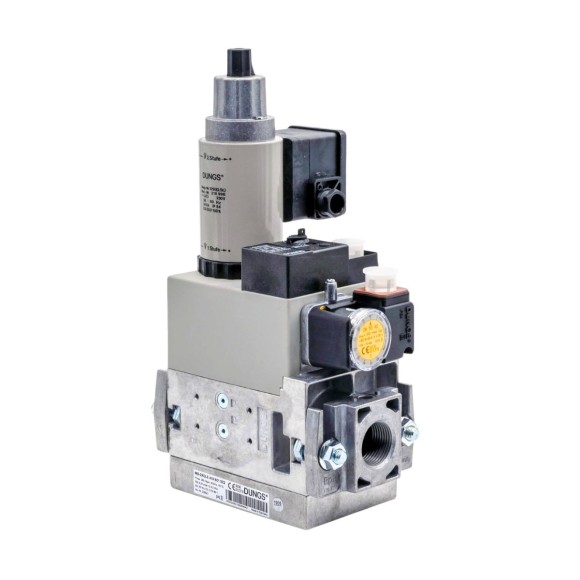

Газовый мультиблок Dungs MB-ZRDLE 410 B01 S22 230521

Газовый мультиблок Dungs MB‑ZRDLE 410 B01 S22 (артикул 230521) предназначен для двухступенчатого регулирования подачи газа. Его ключевая задача — поддерживать стабильное выходное давление в широком диапазоне входных параметров, обеспечивая безопасную и эффективную работу газового оборудования.

Основные технические характеристики:

• Режим работы: двухступенчатый.
• Управление клапанами: раздельное.
• Степень защиты: IP 54.
• Электромагнитные клапаны: V1 и V2 (класс А).
• Максимальное избыточное давление газа: 360 мбар.
• Диапазон входного давления газа: 15−360 мбар.
• Диапазон выходного давления газа: 4−20 мбар.
• Встроенный фильтр: стандартный (синий).
• Реле давления газа: мини GW 150 A5.
• Резьбовое соединение: Rp 3/4′′−1 1/4′′.
• Рабочая среда: газ 1–3 семейства / нейтральный.
• Температурный диапазон эксплуатации: от -15°C до +70°C (для сжиженного газа — не ниже 0°C).

В базовый комплект поставки входят:

• фильтр с сетчатой вставкой;
• два запорных электромагнитных клапана;
• регулятор давления;
• реле давления.

Конструктивные особенности:

1. Датчик‑реле на корпусе контролирует минимальное давление на входе газа.
2. Фильтр очищает магистральный газ от инородных включений, защищая клапаны и регулятор от повреждений.
3. Электромагнитные клапаны с раздельным управлением:
   • клапан V1 — быстрое открытие/закрытие;
   • клапан V2 — двухступенчатое управление (быстрое закрытие, медленное открытие для плавного розжига горелки). Скорость отпирания можно регулировать при монтаже.
4. Регулятор поддерживает выходное давление в заданном диапазоне (4−20 мбар). Настройки можно корректировать при пусконаладке.

Монтаж и обслуживание:

• Подключение осуществляется через фланцы с трубной резьбой Rp 3/4′′−11/4′′.
• Встроенный фильтроэлемент требует регулярной замены при засорении.
• Для защиты электромагнитных клапанов от механических частиц рекомендуется установка дополнительного фильтра перед рампой горелки.
• При загрязнении клапанов возможно нарушение герметичности — требуется своевременная очистка или замена.

Ключевые преимущества:

• автоматическое управление потоком газа;
• плавный пуск и стабильная работа горелки;
• высокая энергоэффективность;
• встроенный фильтр для предварительной очистки газа;
• точное регулирование выходного давления;
• простой монтаж на резьбовые фланцы;
• компактная конструкция и малые габариты;
• электрическая изоляция класса IP 54;
• возможность интеграции дополнительных устройств.

Мультиблок совместим с горелками различных производителей и подходит для систем, требующих надёжного регулирования газового потока с повышенным уровнем безопасности.
