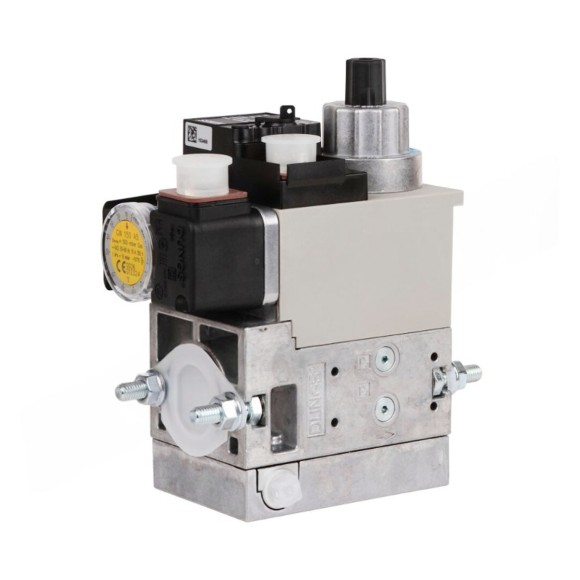

Газовый мультиблок Dungs MB-DLE 407 B01 S22 65300250
- Обзор
- Характеристики
- Отзывы0
Газовый мультиблок Dungs MB‑DLE 407 B01 S22 225015 - нергоэффективный и надёжный одноступенчатый модуль регулирования и безопасности для промышленных горелок. Обеспечивает стабильное давление газа и безопасную эксплуатацию газового котла.
Основные характеристики:
- Режим эксплуатации: одноступенчатый;
- Управление клапанами: раздельное;
- Степень защиты: IP 54;
- Электромагнитные клапаны: V1 и V2 класса А;
- Максимальное избыточное давление газа: 360 мбар;
- Диапазон входного давления газа: 15–360 мбар;
- Диапазон выходного давления газа: 4–20 мбар;
- Встроенный фильтр: стандартный синий фильтр;
- Реле давления газа: GW 150 A5;
- Тип соединения: резьбовое Rp 1/2″ – 3/4″.
Мультиблок широко применяется производителями промышленных горелок, включая:
- Weishaupt;
- Oilon;
- Elco;
- Ecoflam;
- Riello и др.
Моноблочная конструкция объединяет ключевые компоненты:
- стандартный фильтр для отсеивания примесей;
- регулятор давления;
- два электромагнитных клапана класса А с раздельным управлением;
- реле давления GW 150 A5.
Важно: резьбовые фланцы, штекеры для подключения блока и датчика в комплект не входят.
Рабочие параметры:
- Поддерживаемые газы: 1‑го, 2‑го, 3‑го семейства и нейтральные газообразные среды;
- Диапазон входного давления: 15–360 мбар;
- Диапазон выходного давления: 4–20 мбар;
- Максимальное избыточное давление: 360 мбар;
- Рабочая температура: от −15 °C до +70 °C.
Конструктивные особенности и принцип работы:
- Регулятор давления (артикул 225015) — основной узел, поддерживающий фиксированное давление для стабильной работы горелки. Заводскую настройку можно отрегулировать при монтаже.
- Датчик реле давления контролирует минимальный уровень газа перед первым электромагнитным клапаном.
- Электромагнитные клапаны с раздельным управлением:
- V1: быстрое открытие/закрытие;
- V2: быстрое закрытие и медленное открытие для плавного запуска горелки (скорость настраивается при подключении).
- Двойное седло обеспечивает высокую пропускную способность.
- Сетчатый фильтр на входе задерживает посторонние примеси. Требуется регулярный контроль загрязнённости и своевременная замена. Рекомендуется дополнительно установить фильтр в подающую линию.
Альтернативные арткулы:
- 253535 Dungs
- 13023734 Elco
- 65300250 Elco
Если вы затрудняетесь с выбором комплектующих, присылайте фото шильда оборудования или запчасти удобным для Вас способом
Наши специалисты свяжутся с Вами.
info@zipkotly.ru Max Telegram| Рабочая температура окр. среды: | от -15 °C до +70 °C |
| Соединение на выходе: | Rp 1/2", Rp 3/4" |
| Максимальное избыточное давление, мБар: | 360 |
| Бренд | DUNGS |
| Электромагнитные клапаны | Класс А |
