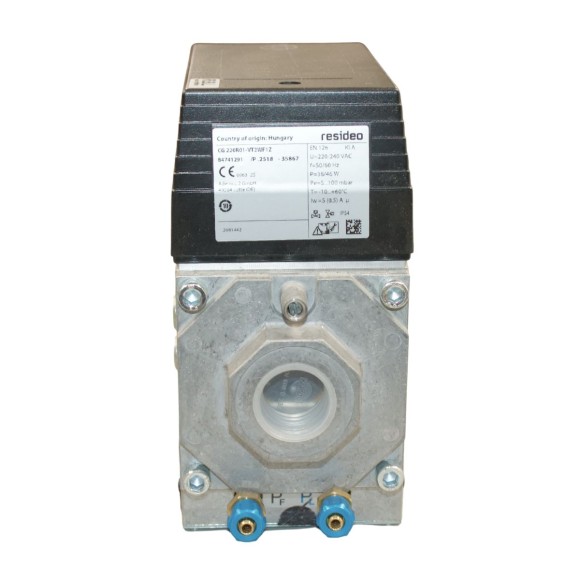

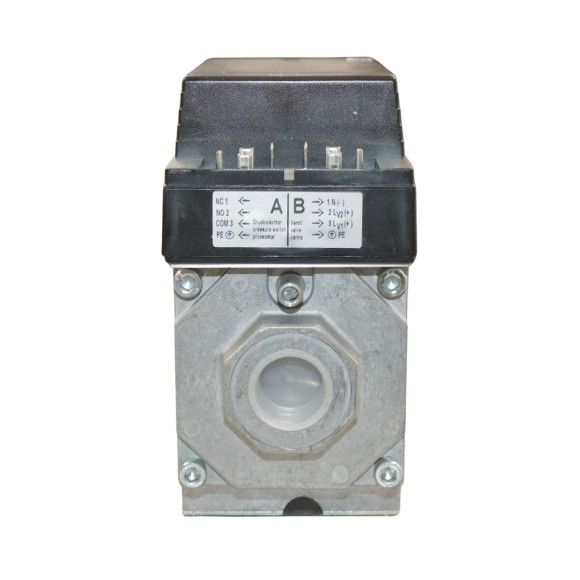

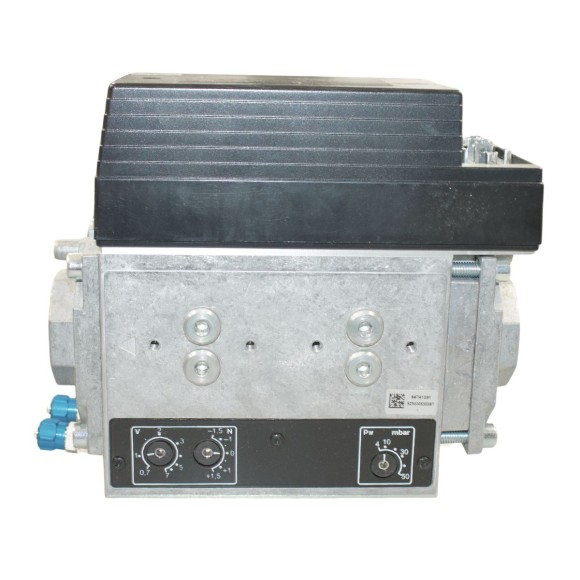

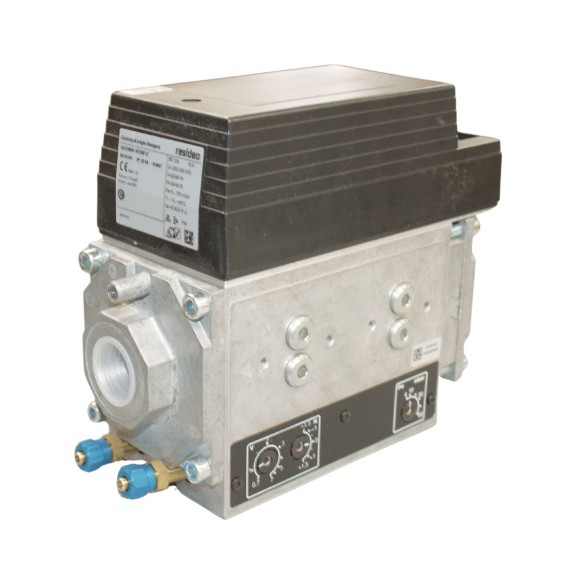

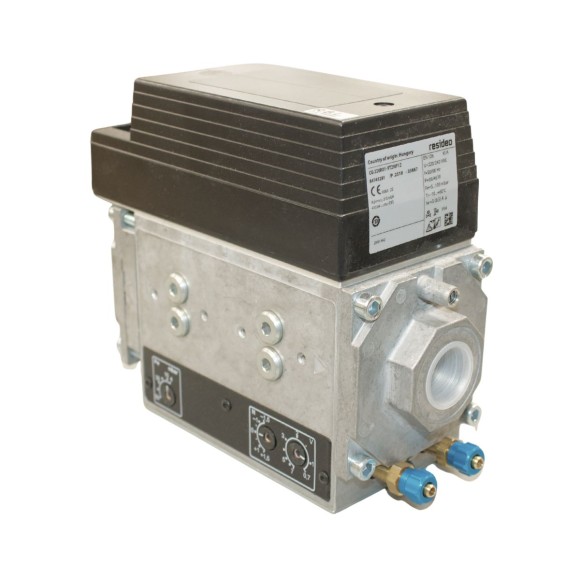

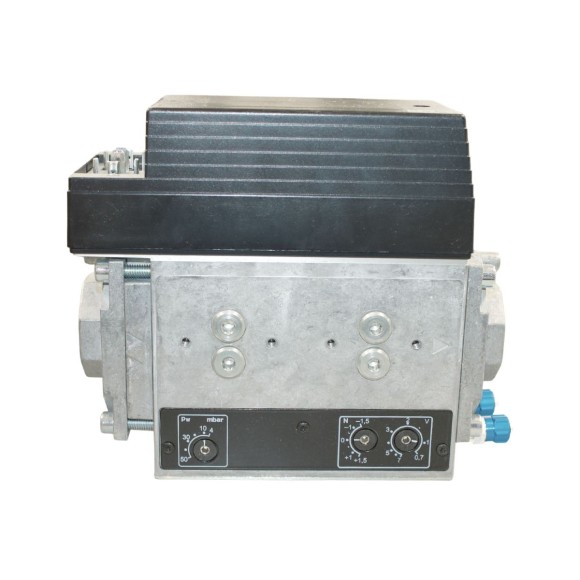

Газовый клапан Kromschroder CG 220R01-VT2WF1Z 84741291

Газовый клапан Kromschroder CG 220R01‑VT2WF1Z 84741291 — комбинированное устройство для управления подачей газа и обеспечения безопасности в горелочных установках. Модель объединяет в одном корпусе два электромагнитных клапана, регулятор соотношения газ/воздух, реле давления и фильтр — это снижает количество отдельных компонентов в газовой линии и упрощает проектирование и обслуживание узла. Применяется в промышленных и коммерческих горелках, котельных установках, теплогенераторах и других системах, где требуется точное дозирование топлива и многоуровневая защита.

Клапан обеспечивает герметичное перекрытие потока газа и плавное регулирование его расхода с поддержанием оптимального соотношения газ/воздух — это повышает эффективность горения и снижает выбросы. Два клапана (V1 и V2) работают по схеме двойного отсечения: при отключении питания оба закрываются менее чем за 1 секунду, что соответствует требованиям к безопасности газовых систем. Встроенный регулятор позволяет гибко настраивать соотношение смеси в зависимости от режима работы горелки.

Сетчатый фильтр (F1) задерживает механические примеси, защищая рабочие элементы клапана и последующие узлы газовой линии. Реле давления (W) контролирует параметры системы и может использоваться для сигнализации или блокировки при отклонениях. Места отбора давления на входе и выходе дают возможность оперативно проверять рабочие параметры при наладке и техобслуживании.

Корпус выполнен из алюминиевого сплава AlSi — он устойчив к коррозии и механическим нагрузкам, рассчитан на длительную эксплуатацию в жёстких условиях. Все настройки и точки контроля доступны без демонтажа узла, а подключение реализовано через стандартные резьбовые соединения Rp 1″, что ускоряет монтаж и замену.

Основные технические характеристики:

• Производитель: Kromschroder (Германия).
• Модель: CG 220R01‑VT2WF1Z.
• Артикул: 84741291.
• Тип: комбинированный газовый клапан с регулятором соотношения, двумя клапанами, фильтром и реле давления.
• Количество клапанов: 2 (двойное отсечение, класс А).
• Напряжение питания: 220–240 В, 50/60 Гц.
• Максимальное входное давление: до 360 мбар.
• Время закрытия: менее 1 с.
• Время открытия: до 10 с.
• Диапазон регулировки соотношения газ/воздух: пневматический регулятор (точное значение зависит от настройки).
• Материал корпуса: алюминиевый сплав AlSi.
• Степень защиты: IP54.
• Рабочая температура окружающей среды: −10…+60 °C.
