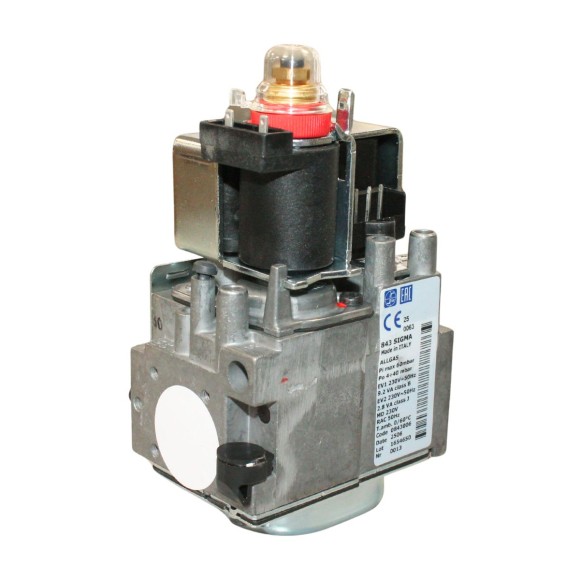

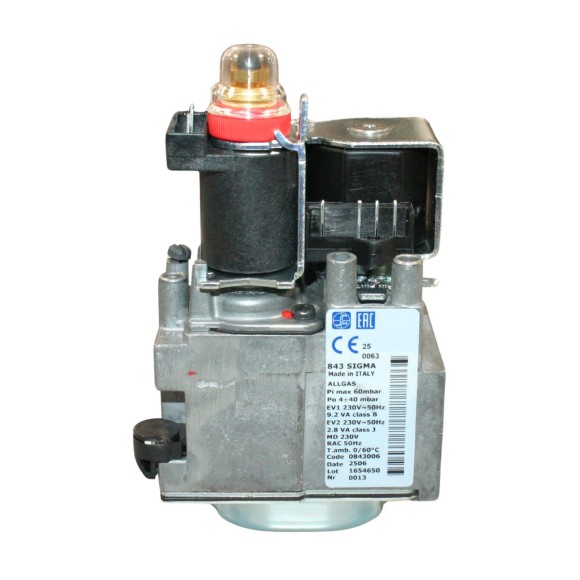

Газовый клапан 843 Sit Sigma 0843006

Газовый клапан SIT 843 Sigma (0843006) — многофункциональный блок управления подачей газа с двумя автоматическими запорными клапанами и встроенным регулятором давления. Устройство предназначено для точной регулировки количества газа, подаваемого на горелку, по сигналам управляющего блока котла. Обеспечивает безопасную и стабильную работу отопительного оборудования.

Основные функции:

• управление подачей газа на основную горелку и запальник;
• двойная система запорных клапанов для повышения безопасности;
• встроенный регулятор давления газа на выходе перед горелкой;
• модуляция мощности в соответствии с сигналами автоматики котла;
• защита от утечек и нештатных режимов работы.

Технические характеристики:

• Тип: электромагнитный двухконтактный газовый клапан.
• Рабочее давление:
  • максимальное входное: 60 мбар;
  • выходное: 4–40 мбар.
• Электропитание:
  • катушка EV1: $230\text{В}\sim 50\text{Гц}$, 9,2 ВА, класс B;
  • катушка EV2: $230\text{В}\sim 50\text{Гц}$, 2,8 ВА, класс J.
• Время срабатывания: $\le 0,5\text{с}$.
• Температурный диапазон эксплуатации: от 0°C до 60°C.
• Мощность системы: до 60 кВт.
• Корпус: алюминиевый сплав с антикоррозийным покрытием.
• Подключение: разъём Sigma, стандартный для современной отопительной автоматики.
• Диаметр подключения: 21 дюйма.

Принцип работы:

• В обесточенном состоянии оба клапана закрыты — подача газа полностью перекрыта.
• При подаче питания на катушку EV1 открывается первый клапан — газ поступает на запальную горелку.
• При подаче питания на катушку EV2 открывается второй клапан — основной поток газа направляется к основной горелке.
• Встроенный регулятор поддерживает заданное выходное давление (4–40 мбар), обеспечивая стабильное сгорание.
• Автоматика котла модулирует мощность, управляя подачей напряжения на катушки.
