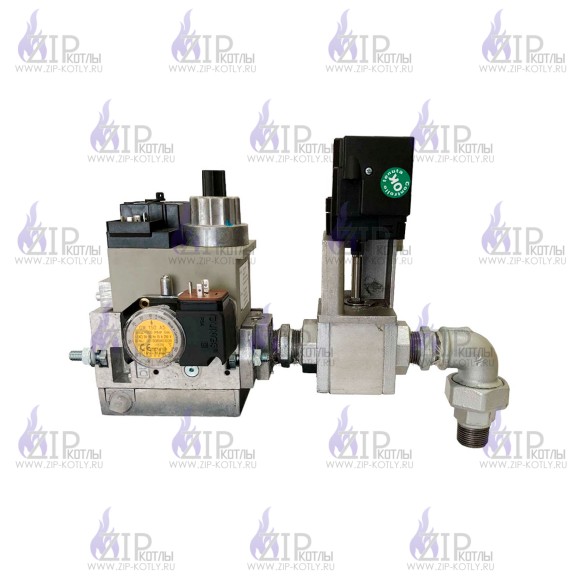

Газовая рампа Baltur MM412 F20S R3/4-V

Газовая рампа Baltur MM412 F20S R3/4‑V (арт. 19990575) — специализированное устройство для автоматизированного контроля и регулирования подачи газа к горелке. Обеспечивает:

• стабилизацию входного давления;
• защиту от утечек;
• надёжное перекрытие газопровода.

Предназначена для систем с одноступенчатым регулированием мощности.

Технические характеристики:

• Напряжение питания: 220 В (−15 … +10 %).
• Режим работы: одноступенчатый.
• Клапаны: электромагнитные класса А, группа 2, с раздельным управлением.
• Давление на входе:
  • минимальное — 30 мбар;
  • максимальное — 360 мбар.
• Рабочая среда: природный и сжиженный газ.
• Степень защиты: IP 54.
• Давление на выходе: 4–20 мбар.
• Тип соединения: Rp 3/4″.
• Диапазон настройки реле минимального давления: 24–250 мбар.

Рампа объединяет несколько ключевых устройств:

1. Микрофильтр на входе — задерживает мелкие частицы загрязнений, предохраняя клапаны от повреждений.
2. Два электромагнитных предохранительно‑запорных клапана (расположены последовательно):
   • первый клапан (с компенсационной мембраной и рабочей пружиной) — стабилизирует давление газа согласно настройкам;
   • второй клапан (с регулировкой хода) — управляет расходом газа на горелку; оснащён гидравлическим замедлителем для настройки продолжительности открытия.
3. Реле минимального давления — контролирует давление газа и герметичность клапанов в закрытом состоянии; срабатывает при падении давления ниже установленного порога или при утечках.
4. Газовый дроссельный клапан BSV 20B — регулирует объём подачи газа в зависимости от требуемой мощности горелки; управляется сервоприводом Lamtec STE 4.
5. Газовое колено и монтажный фланец — обеспечивают крепление рампы к горелке.
6. Штуцер на корпусе — предусмотрен для вспомогательных подключений.

Условия эксплуатации:

• Для природного газа: температурный диапазон — −15 … +70 °C.
• Для сжиженного газа: эксплуатация при отрицательных температурах не допускается (риск разрушения уплотнений).

Рампа крепится непосредственно на горелку. Возможны варианты размещения:

• выше или ниже горелки;
• с поворотом вправо или влево — в зависимости от конструкции топочной установки и удобства обслуживания.

Для корректной установки на корпусе нанесена стрелка, указывающая направление потока газа.

Обслуживание:

• Регулярная очистка фильтра — не реже одного раза в год.
• Замена фильтроэлемента — выполняется при плановом ТО.
• Внеплановое обслуживание — требуется при значительном падении давления на фильтре.

Рампу можно дополнить:

• антивибрационной вставкой BTGA — предотвращает передачу вибраций от горелки на газопровод, устраняет несоосность и снимает механические напряжения;
• газовым шаровым краном BTVS — повышает надёжность и безопасность системы.
