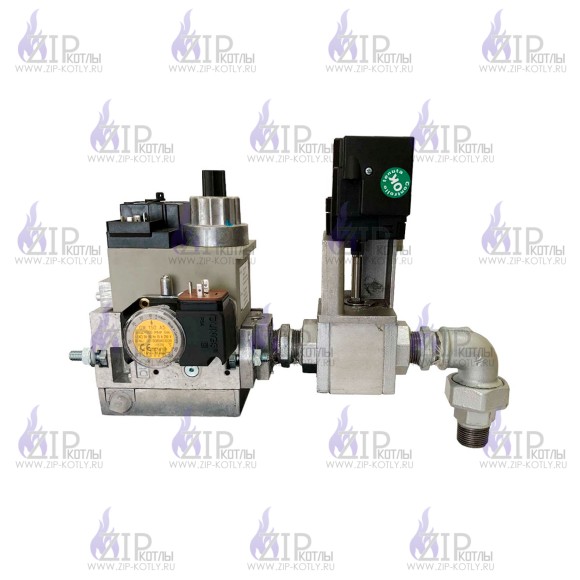

Газовая рампа Baltur MM410 F20S R3/4-V

Газовая рампа Baltur MM410 F20S R3/4‑V (арт. 19990574) обеспечивает:

• защиту от утечек газа;
• стабилизацию входного давления;
• точную подачу требуемого объёма газа на горелку.

Устройство объединяет несколько функциональных элементов, гарантирующих безопасность и эффективное управление газовым потоком. Предназначено для систем с одноступенчатым регулированием мощности. Совместимо с газовыми, газомазутными и газодизельными горелками.

Основные характеристики:

• Рабочее напряжение: 220 В (−15 … +10 %).
• Режим работы: одноступенчатый.
• Давление на входе:
  • минимальное — 30 мбар;
  • максимальное — 360 мбар.
• Давление на выходе: 4–20 мбар.
• Рабочая среда: природный и сжиженный газ.
• Степень защиты: IP 54.
• Тип соединения: Rp 3/4″.
• Диапазон регулировки реле минимального давления: 24–250 мбар.
• Подключение клапанов: раздельное электрическое.

Рампа включает следующие ключевые компоненты:

• Фильтр тонкой очистки — задерживает мельчайшие частицы загрязнений, предотвращая повреждение клапанов и потерю герметичности.
• Два электромагнитных предохранительно‑запорных клапана (установлены последовательно):
  • первый клапан (с компенсационной мембраной и регулировочной пружиной) — стабилизирует давление газа в соответствии с заданными параметрами;
  • второй клапан (с настройкой хода) — регулирует объём подачи газа на горелку; оснащён гидравлическим замедлителем для корректировки времени открытия.
• Стабилизатор давления — поддерживает стабильные параметры потока.
• Реле минимального давления — контролирует давление газа и герметичность клапанов в закрытом состоянии; срабатывает при падении давления ниже установленного порога или при утечках, передавая сигнал на топочный автомат для перекрытия газа и отключения горелки.
• Газовый дроссельный клапан BSV 20B — регулирует расход газа в зависимости от тепловой нагрузки; управляется сервоприводом Lamtec STE 4.
• Газовое колено и монтажный фланец — обеспечивают надёжное крепление рампы к горелке.
• Штуцер на корпусе — предназначен для замеров давления.

Условия эксплуатации:

• Для природного газа: температурный диапазон — −15 … +70 °C.
• Для сжиженного газа: минимальная температура окружающей среды — 0 °C (при отрицательных температурах возможно разрушение уплотнительных материалов).

Рампа крепится непосредственно к горелке. Возможны варианты установки:

• сверху или снизу горелки;
• с поворотом вправо/влево;
• вдоль оси горелки — в зависимости от конструкции котла и удобства обслуживания.

Важно: при монтаже необходимо учитывать указатель направления потока, нанесённый на корпус устройства.

Техническое обслуживание:

• Плановая очистка фильтра — не реже одного раза в год.
• Замена фильтрующего элемента — выполняется в рамках планового ТО.
• Внеплановое обслуживание — требуется при значительном перепаде давления до и после фильтра.
