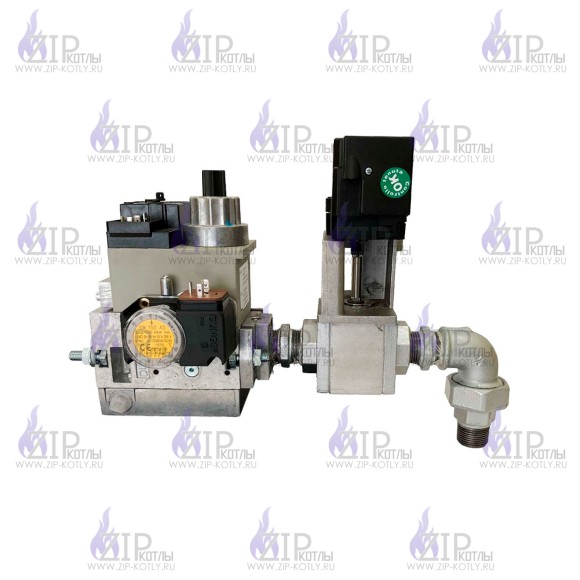

Газовая рампа Baltur MM407 F20S R3/4-V

Газовая рампа Baltur MM407 F20S R3/4‑V (арт. 19990573) обеспечивает:

• автоматизированную подачу газа на горелку;
• точное регулирование расхода топлива;
• стабилизацию давления в системе;
• защиту топочной установки от нештатных ситуаций.

Устройство герметично перекрывает газопровод и предназначено для газовых и комбинированных горелок с одноступенчатым регулированием мощности.

Основные технические характеристики:

• Рабочая среда: природный и сжиженный газ.
• Напряжение питания: 220 В (−15 … +10 %).
• Режим регулирования: одноступенчатый.
• Давление на входе: 30–360 мбар.
• Давление на выходе: 4–20 мбар.
• Класс электромагнитных клапанов: А, группа 2.
• Степень защиты: IP 54.
• Тип соединения: резьба Rp 3/4″.
• Диапазон настройки реле давления: 24–250 мбар.
• Подключение клапанов: раздельное электрическое.
• Монтаж: с помощью колена с фланцем.

Рампа включает следующие ключевые элементы:

• Фильтр тонкой очистки — удаляет механические примеси из газового потока, защищая внутренние компоненты от повреждений.
• Предохранительно‑запорный клапан — обеспечивает экстренное перекрытие газа при нештатных ситуациях.
• Стабилизатор давления — поддерживает заданные параметры потока.
• Реле минимального давления с контролем герметичности — отслеживает давление газа и герметичность клапанов; срабатывает при утечках или падении давления ниже установленного порога.
• Предохранительно‑запорный клапан с регулятором расхода — управляет объёмом подаваемого газа.
• Газовый дроссельный клапан BSV 20B — регулирует расход газа в зависимости от требуемой мощности; управляется сервоприводом Lamtec STE 4.

Принцип работы:

• Очистка газа: поток проходит через входной фильтр, освобождаясь от загрязнений.
• Контроль безопасности: последовательно установленные клапаны открываются/закрываются по команде менеджера горения при подаче питания на электромагнитную катушку.
• Стабилизация давления: первый клапан (с мембраной и регулировочной пружиной) поддерживает давление согласно настройкам системы.
• Регулирование расхода: второй клапан (с регулировкой хода) управляет объёмом газа; гидравлический замедлитель позволяет настраивать скорость открытия.
• Аварийная защита: при отключении питания оба клапана мгновенно закрываются.
• Мониторинг параметров: реле давления сигнализирует топочному автомату о отклонениях (падение давления, утечки), активируя защитную блокировку.

Условия эксплуатации:

• Для природного газа: температурный диапазон — −15 … +70 °C.
• Для сжиженного газа: минимальная температура — 0 °C (при отрицательных температурах возможно разрушение уплотнительных материалов).

Рампа устанавливается непосредственно на горелку. Возможны варианты крепления:

• снизу или сверху;
• со смещением вправо/влево;
• вдоль оси горелки — в зависимости от конструкции тепловой установки.

Важно: при монтаже необходимо учитывать направление потока газа (указано стрелкой на корпусе).

Техническое обслуживание:

• Периодичность очистки фильтра: не реже одного раза в год.
• Внеплановое обслуживание: требуется при значительном перепаде давления на фильтре.
• Процедура ТО:
  • тщательная очистка фильтра;
  • замена фильтрующего элемента.
