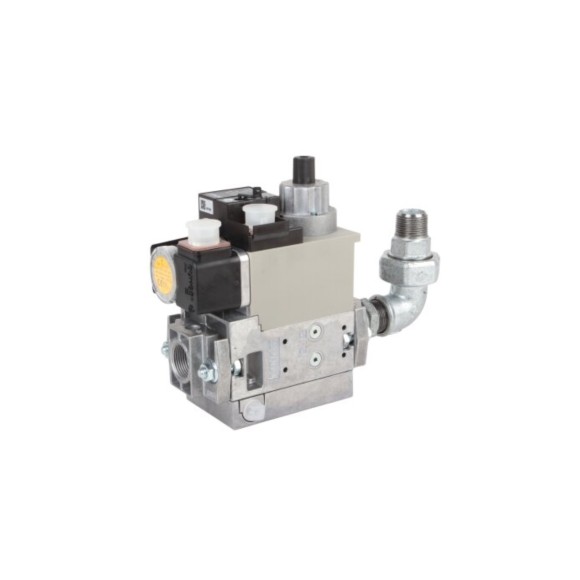

Газовая арматура Baltur MM407 B20C-R3/4-T

Газовая арматура Baltur MM407 B20C‑R3/4‑T — моноблочная газовая рампа для горелок, обеспечивающая стабильную подачу, регулирование давления и безопасную эксплуатацию газоиспользующего оборудования. Устройство объединяет в едином корпусе ключевые элементы системы газоподачи: фильтр, электромагнитные клапаны, регулятор давления и реле контроля параметров. Арматура рассчитана на работу с природным и сжиженным газом и подходит для оснащения одноступенчатых и двухступенчатых горелок, где важны точность настройки и высокий уровень безопасности.

Назначение и основные функции:

• Регулирование подачи газа: арматура стабилизирует давление и контролирует расход топлива для поддержания оптимального режима горения горелки.
• Фильтрация рабочей среды: встроенный фильтр тонкой очистки задерживает механические примеси, защищая чувствительные элементы клапанов и форсунки горелки от загрязнений.
• Безопасное отключение подачи газа: два последовательно установленных электромагнитных клапана класса А, группа 2, обеспечивают мгновенное перекрытие потока при отключении питания или срабатывании аварийной автоматики.
• Контроль минимального давления: реле давления отслеживает уровень давления на входе и формирует сигнал для системы управления при падении ниже установленного порога.
• Плавный пуск горелки: гидравлический замедлитель регулирует скорость открытия клапана, исключая резкие скачки давления и ударные нагрузки на элементы системы.
• Интеграция с системами автоматики: стандартные электрические интерфейсы позволяют подключать арматуру к блокам управления горением и каскадным регуляторам мощности.

Технические характеристики:

• Модель: Baltur MM407 B20C‑R3/4‑T
• Производитель: Baltur
• Тип: газовая рампа (моноблочная арматура)
• Рабочая среда: природный газ (метан), сжиженный углеводородный газ (пропан‑бутан)
• Максимальное входное давление: 360 мбар
• Минимальное входное давление: 30 мбар
• Выходное давление: регулируемое в диапазоне 4–20 мбар
• Настройка реле минимального давления: 24–250 мбар
• Напряжение питания клапанов: 220–230 В AC (±10–15 %, 50–60 Гц)
• Электромагнитные клапаны: 2 шт., класс А, группа 2 (мгновенное закрытие при обесточивании)
• Тип присоединения: резьбовое Rp 3/4″
• Степень защиты: IP54
• Диапазон рабочих температур: −15…+70 °C (для природного газа); 0…+70 °C (для сжиженного газа)
