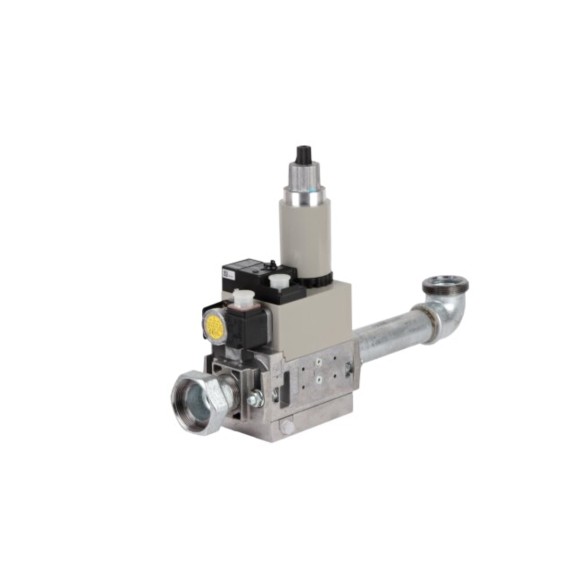

Газовая арматура Baltur BM410 B20C-R5/4-T 19990706

Газовая рампа Baltur BM410 B20C-R5/4‑T 19990706 для управления подачей газа в двухступенчатых промышленных горелках. Устройство объединяет в одном блоке несколько элементов газовой арматуры, упрощая монтаж и повышая надёжность системы. Рампа совместима с природным (метаном) и сжиженным газом, рассчитана на максимальное давление 360 мбар и обеспечивает точное регулирование расхода и давления топлива, а также высокий уровень безопасности эксплуатации.

Назначение и основные функции:

• Автоматическое регулирование давления и управление потоком газа в составе двухступенчатых горелок
• Обеспечение безопасной подачи топлива с многоуровневым контролем параметров (давление, герметичность, стабильность потока)
• Замена нескольких отдельных устройств (фильтра, клапанов, реле) единым компактным узлом
• Поддержка двухступенчатого режима работы горелки для гибкого управления теплопроизводительностью
• Интеграция в системы газовых и газодизельных горелок с подключением к топочному автомату

Комплектация и конструктивные особенности:

• Микрофильтр на входе: очищает газ от механических примесей, защищая чувствительные элементы рампы и горелки от загрязнений; имеет разборную конструкцию для удобной очистки и замены
• Реле контроля минимального давления: непрерывно отслеживает уровень давления газа и при отклонении от заданных значений подаёт сигнал на топочный автомат для блокировки работы горелки
• Запорный электромагнитный клапан со стабилизатором давления: отсекает поток газа и поддерживает стабильное давление на входе в регулирующий контур
• Двухступенчатый регулирующий клапан: обеспечивает точное дозирование газа за счёт двух соленоидов с раздельным управлением; регулятор скорости подъёма клапана позволяет плавно задавать расход топлива
• Монтажные принадлежности: в комплект входят колено и фланец, упрощающие установку рампы на горелку
• Последовательная схема клапанов безопасности: оба клапана открываются одновременно при подаче напряжения и мгновенно перекрывают поток при его исчезновении, гарантируя быстрое отключение подачи газа в аварийной ситуации

Технические характеристики:

• Модель: BM410 B20C-R5/4-T
• Артикул: 19990706
• Производитель: Baltur
• Тип: газовая рампа для двухступенчатых горелок
• Поддерживаемые виды газа: метан (природный газ), сжиженный углеводородный газ
• Диапазон входного давления: 15–360 мбар
• Настройка выходного давления (пружина регулятора): 4–20 мбар
• Напряжение питания: 220 В (±10 %…−15 %)
• Реле минимального давления: регулируемый диапазон 24–250 мбар
• Степень защиты компонентов: IP 54 (пыле- и влагозащита)
• Присоединительная резьба: Rp 1 ¼"
• Температурный диапазон эксплуатации: −15…+70 °C (для сжиженного газа — не ниже 0 °C)
• Варианты присоединения к горелке: слева, справа, сверху, снизу
• Особенности: совместное электрическое подключение электромагнитных клапанов, двухступенчатое регулирование, аварийное перекрытие потока при пропадании напряжения
