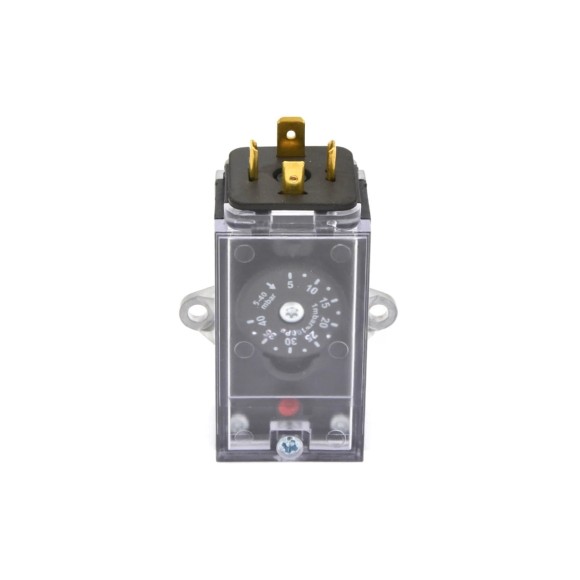

Датчик-реле давления Kromschroder DG40VC9-6W/B 75456344

Датчик-реле давления Kromschroder DG40VC9‑6W/B 75456344 для контроля минимальных отклонений давления в инженерных системах. Прибор обеспечивает своевременное срабатывание при достижении заданных порогов, формируя управляющий сигнал для интеграции в системы автоматизации, оповещения или аварийной защиты. Благодаря точной ручной настройке и надёжной конструкции реле подходит для ответственных промышленных и коммерческих применений, где важны оперативность реакции и стабильность работы. Модель совместима с широким спектром газовых и воздушных сред и рассчитана на эксплуатацию в сложных условиях.

Назначение и основные функции:

• Контроль даже незначительных изменений давления в системе с высокой чувствительностью
• Формирование управляющего сигнала при достижении установленного порога для взаимодействия с внешними системами
• Обеспечение безопасной эксплуатации оборудования за счёт своевременного реагирования на отклонения давления
• Гибкая настройка параметров срабатывания, размыкания и переключения контактов под требования конкретного технологического процесса
• Интеграция в контуры автоматизации, сигнализации и аварийной защиты для повышения общей надёжности системы

Работа реле основана на отслеживании давления рабочей среды с помощью чувствительной мембраны. При достижении заданного значения срабатывает переключающий контакт, обеспечивая замыкание или размыкание электрической цепи. Точка срабатывания выставляется вручную с помощью регулировочного колёсика, что позволяет точно адаптировать реле под параметры системы. Конструкция устройства обеспечивает чёткое и предсказуемое срабатывание даже при минимальных колебаниях давления, гарантируя надёжное взаимодействие с подключёнными автоматизированными системами.

Технические характеристики:

• Артикул: 75456344
• Модель: DG40VC9‑6W/B
• Производитель: Kromschroder
• Диапазон регулировки: 5–40 мбар
• Поддерживаемые среды: природный газ, городской газ, сжиженный газ (в газообразной форме), дымовые газы, биогаз, воздух
• Максимальная температура рабочей и окружающей среды: от −20 до +80 °C
• Температура хранения и транспортировки: от −20 до +40 °C
• Материал мембраны: бутадиен‑нитрильный каучук (NBR)
• Корпус: PBT‑пластик, армированный стекловолокном, с низкой газопроницаемостью
• Нижняя часть корпуса: сплав AlSi 12
• Степень защиты: IP 54 или IP 65 (в зависимости от исполнения)
• Класс безопасности: 1
• Особенности конструкции: мембранный датчик без содержания силикона
• Соединение: интерфейс valVario (в нижней части), отвод давления на стороне, противоположной штекеру
• Электрическое подключение: 4‑полюсный штекер с розеткой
• Кабельный ввод: M16 × 1,5, диапазон зажима клемм — Ø 4–Ø 10 мм
• Тип клемм: винтовые, максимальный момент затяжки — 250 Н·см
• Допустимый диаметр кабеля: 0,5–1,8 мм (AWG 24–AWG 13)
• Испытательное давление: допускается кратковременная проверка всей установки
