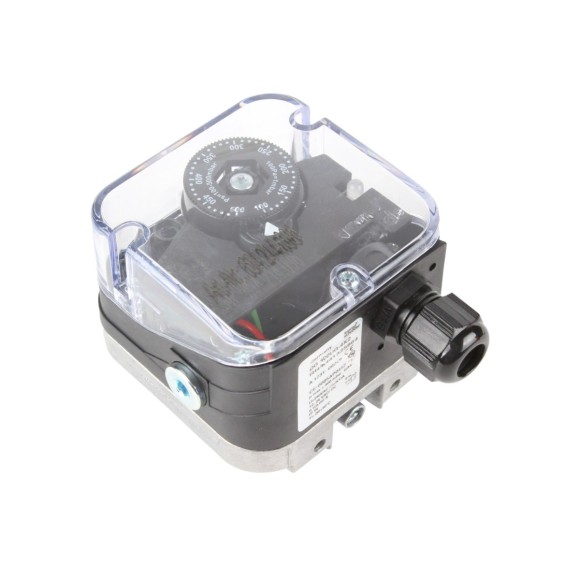

Датчик-реле давления Kromschroder DG500UG-4K2 84447041

Датчик-реле давления Kromschroder DG500UG-4K2 84447041 входит в состав систем безопасности и автоматического управления подачей газа для промышленных горелок. Также может применяться в системах вентиляции и кондиционирования. Реле отличается высокой надёжностью срабатывания в широком температурном диапазоне — от –15 °C до +80 °C. Благодаря позолоченным контактам устойчиво к воздействию влаги и агрессивных газов (включая H₂S).

Технические характеристики:

• Рабочая среда: природный, сжиженный, дымовой газ, биогаз (с содержанием H₂S не более 0,1 %), воздух
• Электроподключение: резьбовые клеммы, IP65
• Контакты: позолоченные
• Индикация: красный/зелёный контрольный светодиод (24 В)
• Диапазон регулировки: 30–150 мбар
• Срабатывание: 2,5–5 мбар

Микропереключатель, отвечающий за замыкание и размыкание контактов, размещён в компактном газонепроницаемом корпусе со степенью защиты IP65. Чувствительным элементом служит эластичная мембрана из NBR-каучука, оперативно реагирующая на изменения давления. Основание изготовлено из коррозионностойкого алюминиевого сплава AlSi 12, а корпус — из армированного термопластика PBT. На корпусе предусмотрен штуцер для измерения давления.

Настройка параметров срабатывания выполняется вручную с помощью регулировочного колёсика, расположенного в верхней части корпуса. Устройство соответствует стандарту EN 1854 и имеет необходимые сертификаты. Крепление осуществляется с помощью внутренней резьбы Rp 1/8".

Реле можно устанавливать в горизонтальный или вертикальный трубопровод (вертикальный монтаж предпочтительнее), а также внешней стороной вниз. При монтаже в положении, отличном от вертикального, точка срабатывания может смещаться: микропереключатель замыкает контакты при давлении ниже или выше заданного значения.

Допускается размещение устройства вне помещений при условии защиты от осадков и УФ-излучения. Также возможно использование в 1 и 2 зонах опасной атмосферы — при наличии изолированного усилителя сигнала.

Для предотвращения конденсации газа производитель рекомендует применять крышку с элементом выравнивания давления. В системах с существенными перепадами давления целесообразно устанавливать дроссельную шайбу.
