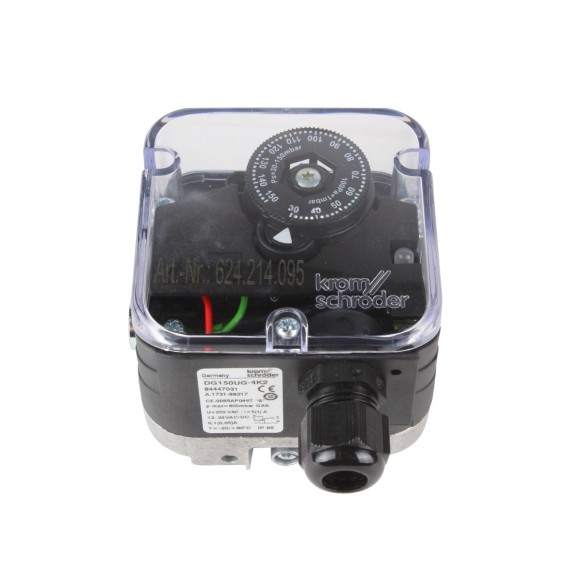

Датчик-реле давления Kromschroder DG150UG-4K2 84447031

Датчик-реле давления Kromschroder DG150UG-4K2 84447031 предназначен для контроля давления разряжения, дифференциального и избыточного давления газа. Обеспечивает корректную работу запорной арматуры, газовых счётчиков, вентиляторов и других элементов систем. Применяется в промышленных котлах, теплогенераторах, системах вентиляции и кондиционирования.

Технические характеристики:

• Рабочая среда: природный, сжиженный, дымовой газ, биогаз (с содержанием H₂S не более 0,1 %), воздух
• Электроподключение: резьбовые клеммы, IP65
• Контакты: позолоченные
• Индикация: красный/зелёный контрольный светодиод (24 В)
• Диапазон регулировки: 30–150 мбар
• Срабатывание: 2,5–5 мбар

Реле отличается высоким уровнем электрозащиты, компактными размерами и стабильной работой в широком температурном диапазоне. При использовании изолированного усилителя сигнала допускается эксплуатация в 1 и 2 зонах опасной атмосферы. Максимальное рабочее давление среды — 600 мбар.

Микропереключатель с замыкающими контактами защищён коррозиестойким корпусом со степенью электрозащиты IP65. Чувствительным элементом служит мембрана из синтетического NBR-каучука, которая оперативно реагирует на изменения давления. Основание выполнено из алюминиевого сплава AlSi 12, а корпус — из газонепроницаемой армированной стекловолокном пластмассы PBT.

Настройка параметров срабатывания осуществляется с помощью диска с цифровой шкалой, расположенного в верхней части корпуса. Крепление производится на резьбу Rp, а для снятия показаний предусмотрен специальный измерительный штуцер. Устройство соответствует требованиям безопасности ЕС.

Реле можно устанавливать в горизонтальном или вертикальном положении (вертикальный монтаж предпочтительнее), а также внешней стороной вниз. Обратите внимание: при монтаже в положении, отличном от вертикального, точка срабатывания может смещаться — микропереключатель замыкает контакты при давлении ниже или выше установленного значения.
