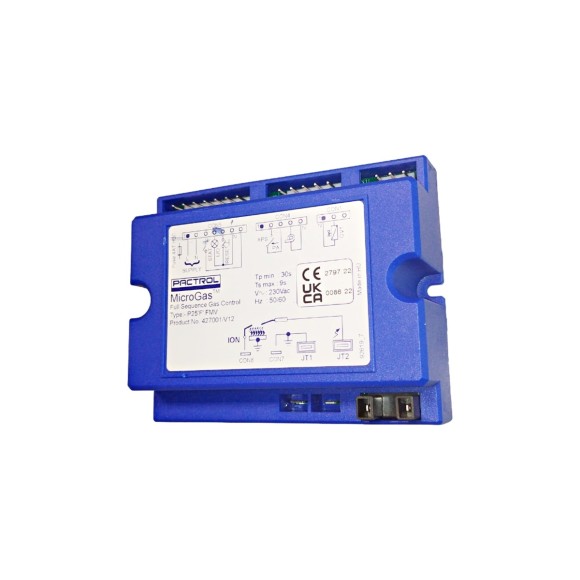

Блок управления горением Pactrol P25FMV 42700/М12 MicroGas для Kubler

Блок управления горением Pactrol P25FMV 42700/М12 (серия MicroGas) — специализированный контроллер для безопасной эксплуатации газовых инфракрасных обогревателей Kubler. Устройство обеспечивает полный цикл управления розжигом, контролем пламени и остановкой горелки, строго соблюдая регламентированные временные и логические алгоритмы. Благодаря продуманной архитектуре и гибким настройкам блок подходит для атмосферных и вентиляторных горелочных систем, гарантируя надёжную и безопасную работу оборудования в различных условиях эксплуатации.

Назначение и основные задачи:

• Управление розжигом и горением: контроллер реализует последовательность операций при запуске горелки (продувка, искрообразование, подача газа, контроль пламени), исключая отклонения от безопасного алгоритма.
• Обеспечение безопасности: при любых отклонениях (отсутствие пламени, повторная потеря факела, неисправность цепей) блок инициирует аварийную блокировку и перекрытие подачи газа.
• Контроль состояния системы: устройство непрерывно отслеживает ключевые параметры — наличие искры, стабильность пламени, исправность цепей управления, — и своевременно реагирует на сбои.
• Интеграция с инфракрасными обогревателями Kubler: блок адаптирован под типовые схемы этих установок, обеспечивая совместимость без доработок и дополнительных настроек.

Технические характеристики:

• Производитель: Pactrol
• Модель: P25FMV 42700/М12
• Серия: MicroGas
• Тип устройства: блок управления горением (менеджер горения)
• Область применения: газовые инфракрасные обогреватели Kubler, атмосферные и вентиляторные горелки
• Напряжение питания: 230 В AC, 50/60 Гц
• Потребляемая мощность: менее 5 Вт
• Принцип контроля пламени: пламенно‑ионизационное выпрямление
• Чувствительность к пламени: программируемая
• Время отклика на наличие пламени: максимум 1 с
• Максимальная длина провода обнаружения пламени: 5 м
• Коммутационная способность: газовый клапан 1‑й ступени — до 1 А, газовый клапан 2‑й ступени — до 1 А, реле контроля давления воздуха — до 1 А
• Диапазон рабочих температур: −10…+60 °C (без конденсации влаги)
• Относительная влажность: до 90 % при 40 °C
• Степень защиты корпуса: IP20
• Особенности: встроенное искровое зажигание, выбор типа блокировки, программируемые тайминги, совместимость с клапанами White Rodgers (с корпусом CVC), разъёмы Molex/Stelvio/Stocko
