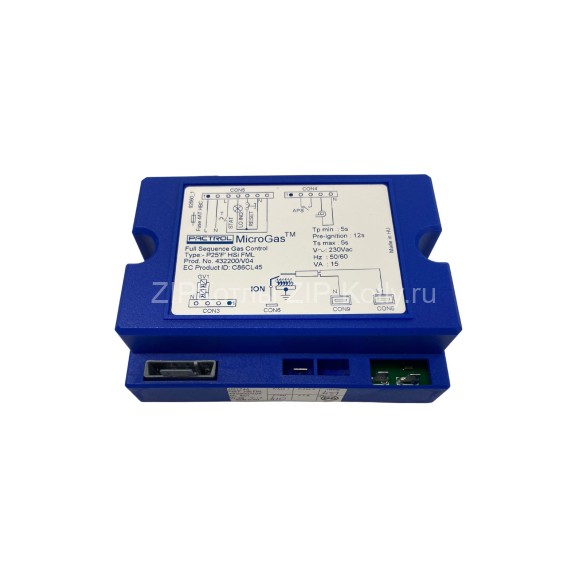

Блок управления горением, контроллер PACTROL MicroGas P25F HSi FML 432200/V04

Эта компактная серия устройств управления позволяет безопасно запускать и контролировать работу широкого спектра газовых приборов для бытового, коммерческого и промышленного использования.

Ключевые особенности:

• Напряжение 230 В переменного тока.
• Атмосферные или вентиляторные приложения.
• P25F HSi – зажигание от горячей поверхности, подходящее для
  любого элемента HSI из нитрида кремния White-Rodgers (только двойной датчик) или с одним HSI, включающим датчик пламени. В этом варианте используется внешний трансформатор и элемент Crystal Technica

• Энергозависимая или энергонезависимая блокировка.
• Прочная конструкция с надежной работой в любых условиях.
• Соединения Molex или Stelvio / Stocko.
• Широкий выбор опций и таймингов.
• Может быть установлен на новую линейку газовых клапанов White Rodgers с использованием корпуса CVC

Техническая спецификация P25F:

• Напряжение питания: 230 В~.
• Частота питания: 50/60 Г.
• Соотношение фаз: Фаза - заземление / нефаза.
• Внутренний предохранитель: 4 AT HBC.
• Потребляемая мощность: < 5 Вт.
• Тип блокировки Программируемый: энергозависимая или энергонезависимая блокировка.
• Время отклика на сброс блокировки: Программируемое.
• Вход сброса блокировки: Контакты переключателя мгновенного действия.
• Принцип обнаружения пламени: Пламенно-ионизационное выпрямление.
• Конфигурация электродов: Одиночный, двойной или тройной датчик (в зависимости от типа модели).
• Чувствительность к пламени: Программируемое.
• Время отклика датчика пламени: Пламя включено: макс. 1 с. / Пламя выключено: программируемое.
• Максимальная длина провода обнаружения: 5 метров.
• Воздухопроницаемость: 2 терминала APS или нет.

Максимальные нагрузки при 0,6 пФ при 230 В~ (где применимо):

• Индикатор блокировки: 1 А.
• HSI/внешний воспламенитель: 2 А (пиковый ток 3 А.
• Вентилятор 2 А (продолжительный): 4 А (пиковый).
• Газовый клапан 1: 1 А.
• Газовый клапан 2: 1 А.

Общая максимальная нагрузка: 4А.

Маркировка товара:

Type: P25 'F' HSi FML

EC Product ID: C86CL45

Tp min: 5s

Pre-ignition: 12s

Ts max: 5s

V: 230Vac

Hz: 50/60

VA: 15
