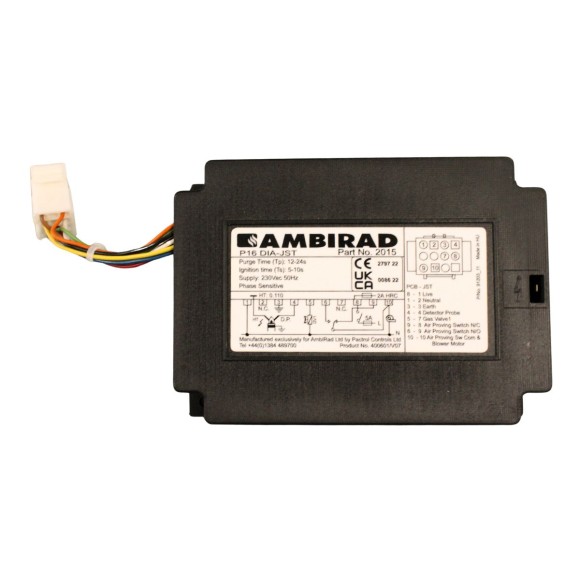

Блок управления горением Pactrol P16DIA-JST для Kubler 400601/V07

Блок управления горением PACTROL P16DIA‑JST (код 400601/V07) обеспечивает стабильную и безопасную работу газового оборудования в разнообразных эксплуатационных условиях. Система осуществляет автоматический контроль ключевых параметров — напряжения, наличия газа и состояния пламени, — а при возникновении неисправностей выполняет перезапуск, поддерживая бесперебойную эксплуатацию установки.

Назначение и основные задачи:

• Контроль параметров работы газового оборудования: устройство непрерывно отслеживает напряжение, подачу газа и состояние пламени, своевременно фиксируя отклонения от штатных значений.
• Обеспечение безопасности эксплуатации: при выявлении нештатных ситуаций контроллер инициирует аварийные процедуры (в том числе остановку подачи газа), предотвращая потенциально опасные сценарии.
• Автоматизация рабочих циклов: система самостоятельно выполняет перезапуск при сбоях, оптимизируя работу оборудования и снижая необходимость вмешательства оператора.
• Поддержка различных конфигураций: возможность работы с одним или двумя электродами позволяет адаптировать контроллер под разные типы горелочных систем.

Технические характеристики:

• Мощность: до 60 кВт — оптимально для широкого спектра установок средней мощности.
• Диапазон рабочего давления: 15–60 мбар — соответствует требованиям большинства типовых газовых систем.
• Минимальный ток пламени: 2 μA — высокая чувствительность детектирования пламени повышает надёжность контроля.
• Время продувки: 12–14 секунд — достаточный интервал для удаления остаточных газов и подготовки камеры к безопасному розжигу.
• Время зажигания: 5–10 секунд — оптимизированный временной интервал обеспечивает стабильный розжиг без излишнего расхода топлива.

Конструктивные особенности и защитные функции:

• Встроенный магнитный клапан для аварийной остановки: при обнаружении критической неисправности клапан перекрывает подачу газа, минимизируя риски утечки и возгорания.
• Защитный предохранитель от перепадов напряжения: устройство защищено от скачков в электросети, что повышает долговечность и стабильность работы в нестабильных условиях электроснабжения.
• Встроенное обнаружение искры и пламени: надёжные алгоритмы детектирования обеспечивают корректную фиксацию этапов розжига и контроля горения, исключая ложные срабатывания.
• Гибкость конфигурации электродов: поддержка работы с 1 или 2 электродами позволяет использовать контроллер в разных типах горелочных узлов.
• Энергозависимая и энергонезависимая блокировка: система может применять разные типы блокировок в зависимости от требований безопасности объекта, обеспечивая надёжное отключение при авариях даже при потере питания.
