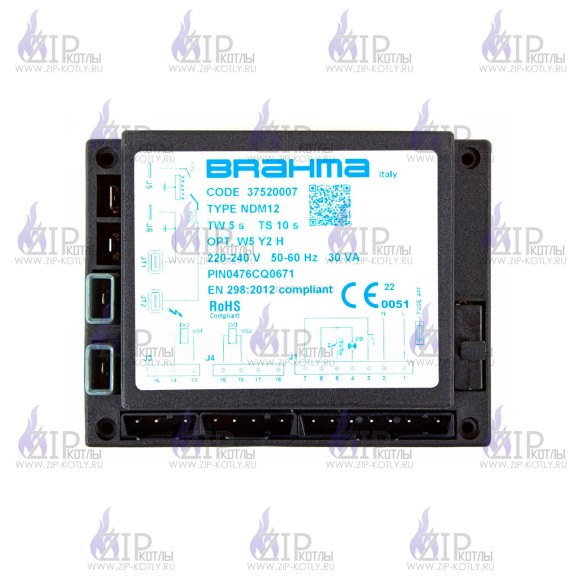

Блок управления горением NDM12 Brahma 37520007

Микропроцессорный топочный автомат Brahma NDM12 37520007 предназначен для эффективного управления атмосферными газовыми и жидкотопливными горелками в условиях непостоянной работы. В его состав входят трансформатор зажигания и EMC-фильтр для подавления электромагнитных помех.

Brahma NDM отвечает за безопасность розжига, контроль и управление всеми стадиями горения. Для отслеживания пламени используются электрод ионизации или фотодатчик FD в зависимости от типа горелки. При отсутствии пламени менеджер горения немедленно переходит в режим блокировки, прекращая подачу топлива на горение. Для выхода из состояния защитного отключения используется кнопка ручного перезапуска.

Микроконтроллер и электрические компоненты защищены ударопрочным и термостойким пластиковым корпусом. Пыле- и влагозащита устройства не предусмотрены, но обеспечиваются при правильном монтаже автомата.

Основные характеристики и особенности:

• питание от сети 220–240 В, 50/60 Гц;
• прерывистый цикл и управляемый перезапуск каждые 24 часа для самопроверки;
• предохранительное время: 10 секунд;
• встроенный трансформатор и EMC-фильтр для подавления помех;
• небольшие размеры печатной платы для минимизации габаритов устройства;
• защита от пониженного напряжения и отключение при параметрах в сети менее 175 В;
• контроль пламени ионизационным электродом или датчиком FD;
• индикация текущих состояний и неисправностей;
• варистор для защиты от пиковых напряжений в сети;
• снятие блокировки вручную с помощью кнопки на корпусе;
• мгновенное реагирование на потерю или отсутствие пламени (< 1 секунды);
• диапазон рабочих температур: от -20 до +70 °C;
• пыле- и влагозащита по стандарту IP 00 (реализуется при установке, от IP 20 и выше);
• малогабаритная конструкция, простота монтажа и подключения;
• возможность размещения в любом положении.
