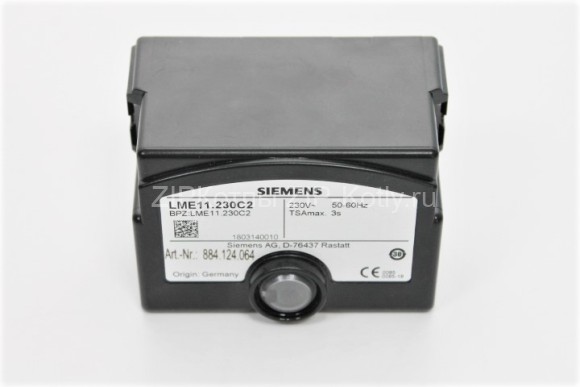

Топочный автомат Siemens LME11.230C2

Топочный автомат Siemens LME11.230C2 предназначен для использования с наддувными газовыми и комбинированными горелками, имеющими одну ступень регулирования мощности. Он обеспечивает управление всеми процессами, что гарантирует безопасную и стабильную работу котла. Контроль пламени осуществляется с помощью ионизационного электрода или датчика QRA/QRC.

Конструкция и компоненты:

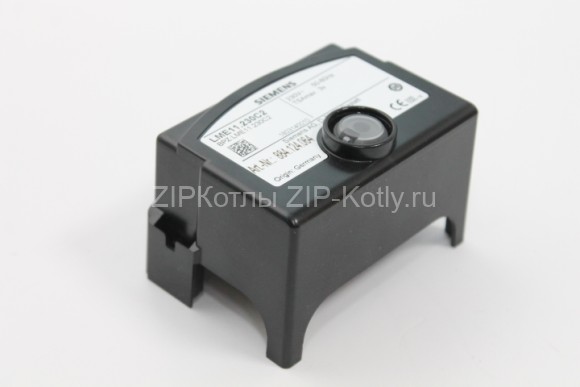

• Автомат выполнен в ударопрочном пластмассовом корпусе, который легко крепится к цоколю.
• Корпус защищает встроенные компоненты от внешних воздействий, включая:
  • микропроцессор, управляющий программой и реле нагрузки;
  • электронный усилитель сигнала пламени;
  • кнопку выхода из блокировки с индикацией сбоев и состояний.
• В корпусе есть разъём для подключения оптического интерфейса или устройства дистанционной разблокировки.

Основные параметры и особенности:

• Применение в горелках мощностью до 120 кВт.
• Прерывистый рабочий цикл, включающий не менее одного управляемого отключения каждые 24 часа.
• Устройство контроля рабочего напряжения, которое обеспечивает защитное отключение при чрезмерно низком напряжении в сети с последующим автозапуском после нормализации параметров.
• Возможность подключения удалённого устройства для снятия блокировки.
• Дистанционный электрический возврат в первоначальное состояние.
• Контроль давления воздуха.
• Информационная система, отображающая текущие состояния и отказы с помощью многоцветной световой индикации.
• Высокая точность управления благодаря цифровой обработке сигналов.
• Ограниченное количество повторных запусков (3 раза).
• Стабильная работа при температурах внешней среды от -20 до +60 °C.
• Питание от сети 230 В с допустимым отклонением -10%, +15%.
• Уровень электрозащиты IP 40, достигаемый при монтаже.
• Быстрое реагирование на исчезновение пламени (не более 1 секунды).
• Комплектация включает кабели для подключения, цоколь приобретается отдельно.

Топочный автомат Siemens LME11.230C2 рассчитан на примерно 250 тысяч циклов запуска, что эквивалентно 10 годам службы при стандартном применении.

Альтернативный артикул:

• 479029190, 47-90-29190 Giersch для RG1/20/30 -N 47-90-29190

Технические характеристики:

• Напряжение AC 230 В
• Частота сети 50...60 Гц ±6 %
• Плавкий предохранитель (встроенный) Max. 10 A (инерционный)
• Первичный плавкий предохранитель (внешний) -
• Потребляемая мощность AC 12 VA
• Степень защиты IP 40
• Класс безопасности I
• tw - Время ожидания 2,5 сек
• TSA - Безопасное время зажигания 3 сек
• t1 - Время до продувки с открытой воздушной заслонкой 20 сек
• t3 - Время до зажигания 2 сек
• t3n - Время после зажигания 2,5 сек
• t10 - Интервал времени от момента пуска до начала проверки давления воздуха, исключая время работы воздушной заслонки 5 сек
