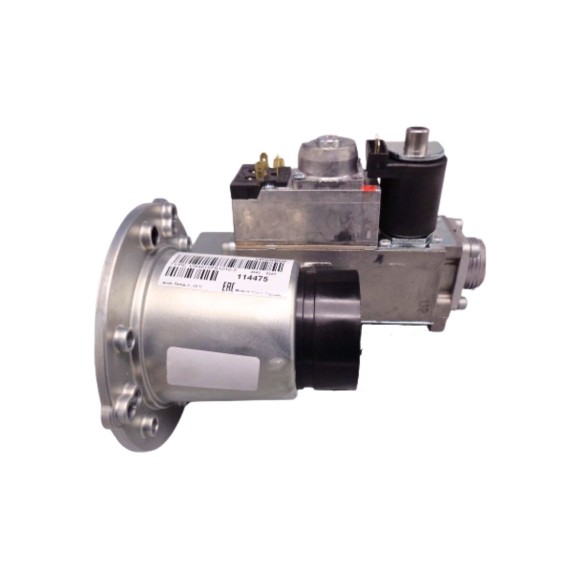

Блок клапан-труба Вентури - 3-4 секционные котлы De Dietrich C230 ECO C230 EVO S100617

Блок клапан-труба Вентури De Dietrich S100617 — единый сборочный узел, объединяющий комбинированный газовый клапан и трубу Вентури для конденсационных напольных котлов De Dietrich серий C 230 ECO и C 230 EVO с трёх- и четырёхсекционными теплообменниками. Узел обеспечивает точное смешение газа с воздухом в заданном соотношении и подачу однородной газовоздушной смеси к горелке полного предварительного смешения.

Труба Вентури расположена на входе вентилятора котла. При запросе на тепло вентилятор выполняет продувку камеры сгорания, затем всасывает воздух для горения, который в трубе Вентури смешивается с газом, поступающим от газового блока. Однородная смесь газ/воздух подаётся вентилятором к горелке, где воспламеняется комбинированным электродом розжига/ионизации. Постоянное соотношение газ/воздух в трубе Вентури обеспечивает оптимальное качество сгорания во всём диапазоне модуляции мощности — от 18 до 100%.

Основные технические характеристики:

• Производитель: De Dietrich.
• Артикул: S100617.
• Тип узла: сборка «газовый клапан + труба Вентури» (комбинированный узел газ-воздух).
• Назначение: 3- и 4-секционные котлы C 230 ECO / C 230 EVO.
• Топливо: природный газ (группы H/E), сжиженный газ (пропан G31) — для перехода на пропан требуется комплект переоборудования.
• Напряжение питания газового клапана: 230 В, 50 Гц.
• Класс газового клапана: B (два предохранительных запорных клапана V1 и V2) по EN 161.

Блок S100617 предназначен для 3- и 4-секционных конденсационных котлов De Dietrich серий C 230 ECO и C 230 EVO.
