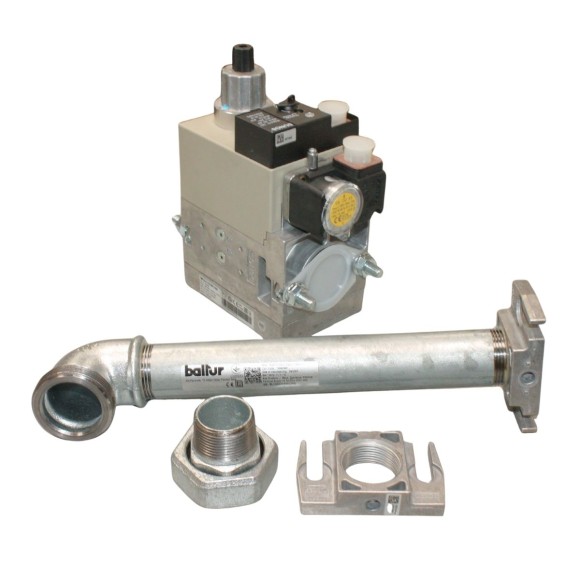

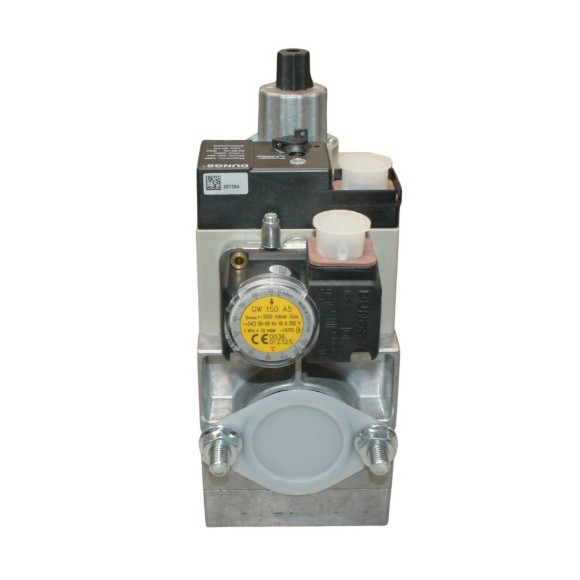

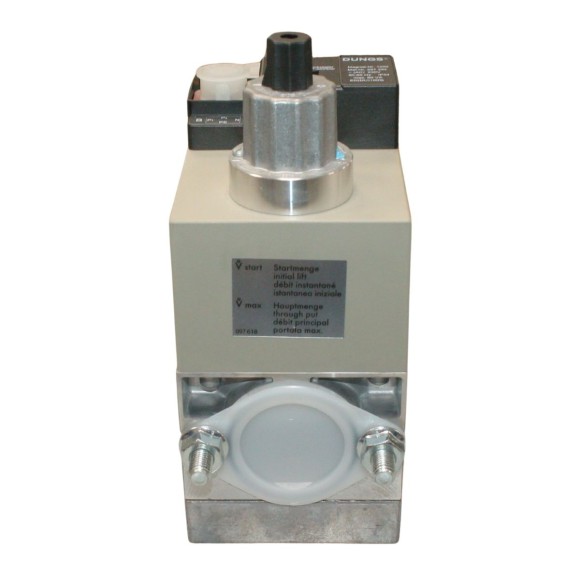

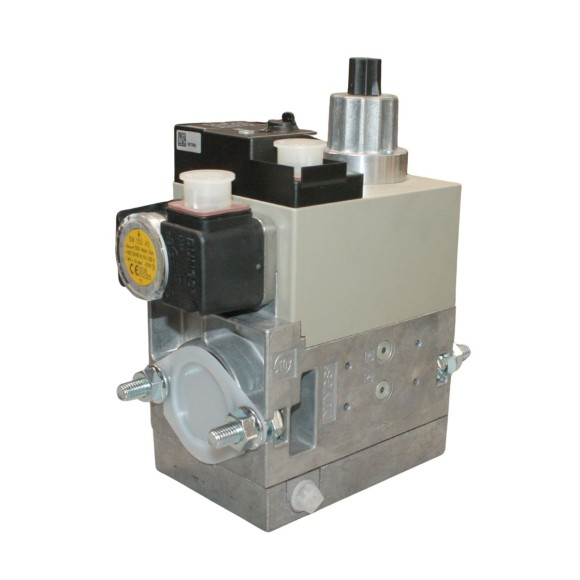

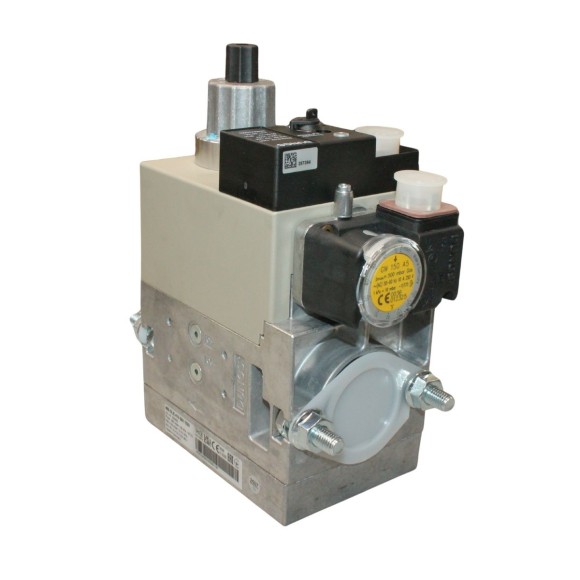

Газовая арматура Baltur MM410 A20C-R5/4-T 19990546

Газовая рампа Baltur MM410 A20C R5/4‑T (артикул 19990546) — ключевой элемент систем газового оборудования.
Она обеспечивает:

• безопасность эксплуатации;
• регулирование потока газа;
• стабилизацию давления в системе.

При возникновении нештатных ситуаций устройство герметично перекрывает газопровод. Рампа предназначена для газовых и комбинированных горелок с одноступенчатым регулированием мощности.

Основные характеристики:

• Степень защиты: IP 54 (компактный корпус).
• Тип соединения: резьба Rp 1 1⁄4″.
• Рабочее топливо: метан и сжиженный газ.
• Максимальное давление в магистрали: 360 мбар.
• Минимальное входное давление: 30 мбар.
• Выходное давление (регулируемое): 4–20 мбар.
• Напряжение питания: 220 В (±15 … +10 %).
• Температурный диапазон эксплуатации: –15 … +70 °C.

В состав рампы входят:

• газовый фильтр тонкой очистки;
• реле минимального давления (настройка: 24–250 мбар);
• регулятор давления;
• два электромагнитных клапана класса А, группа 2 (основной и предохранительный);
• ниппель для измерения давления.

Принцип работы:

• Фильтрация: на входе газ очищается от мелких примесей.
• Контроль давления: реле отслеживает достаточность входного давления и сигнализирует блоку управления о его падении.
• Управление потоками:
  • клапаны открываются одновременно при подаче напряжения (в момент розжига);
  • первый клапан стабилизирует давление (связан с мембраной и регулировочной пружиной);
  • второй клапан регулирует расход газа (имеет настраиваемый ход).
• Плавный розжиг: регулятор скорости подъёма клапана обеспечивает постепенное открытие при запуске, поддерживая стартовый расход газа.
• Аварийное отключение: при пропадании или недостатке напряжения клапаны закрываются под действием пружин.

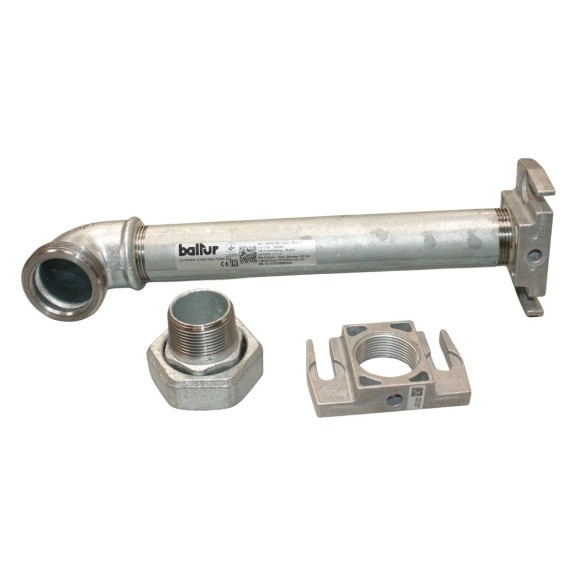

Рампа крепится к горелке через монтажный фланец. Возможны различные варианты ориентации:

• сверху/снизу;
• с поворотом вправо/влево;
• вдоль оси горелки.
