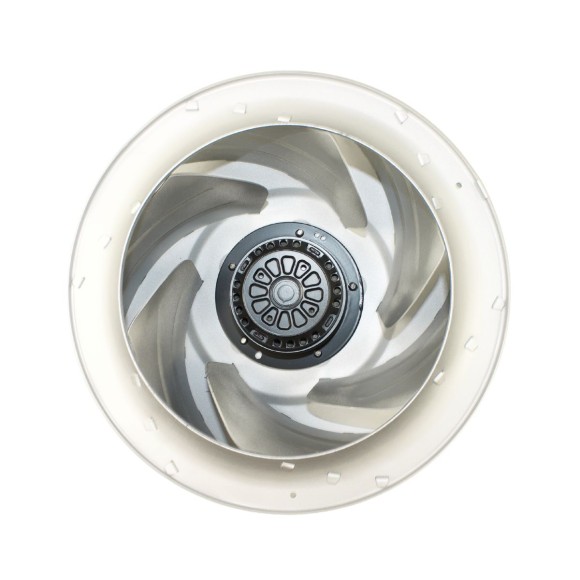

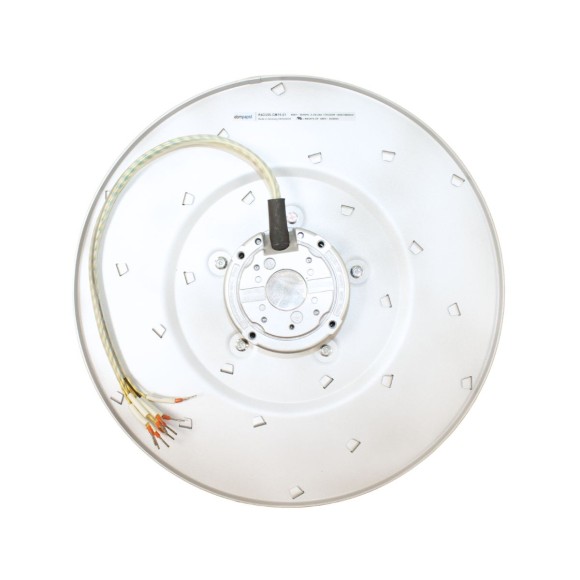

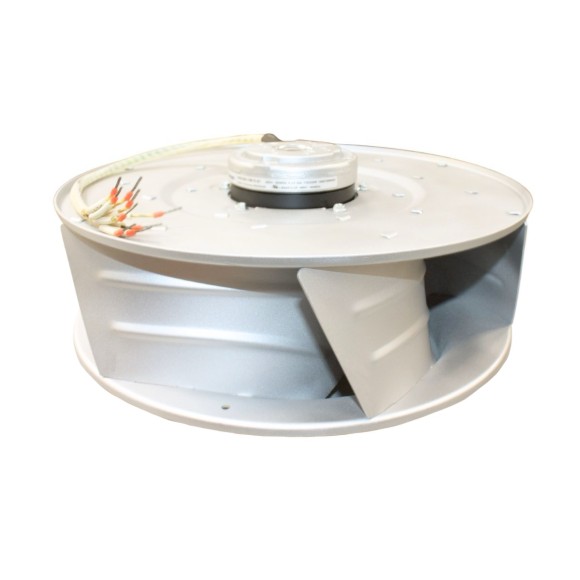

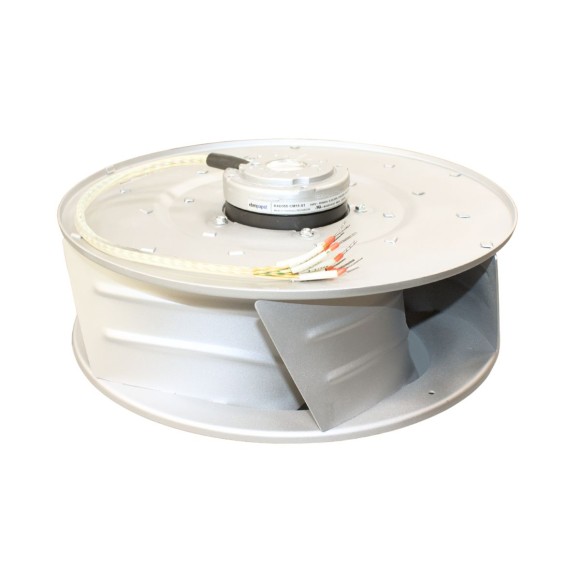

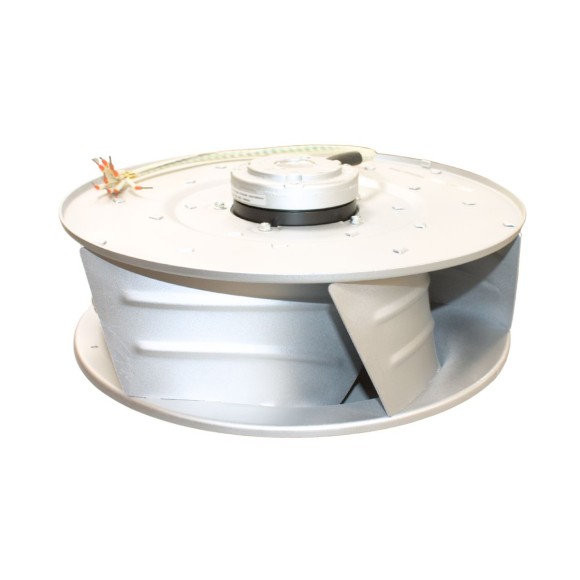

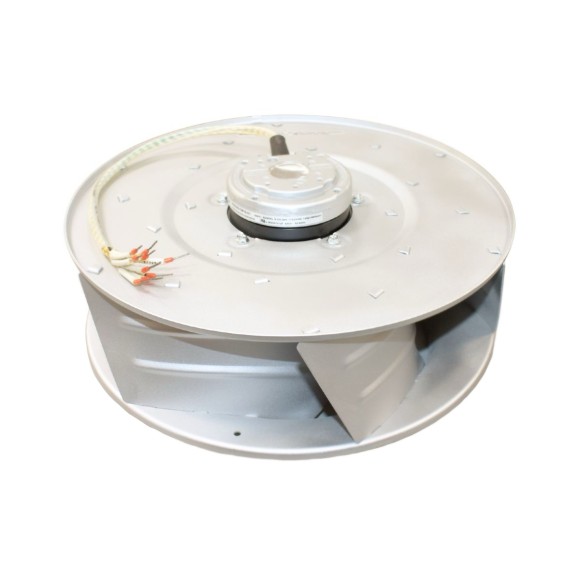

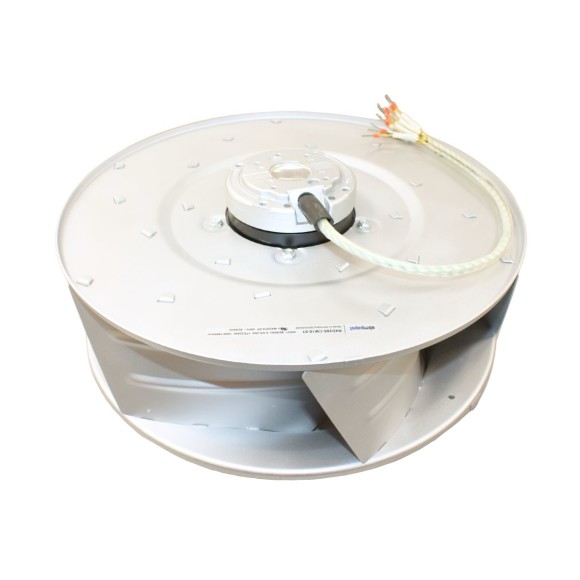

Вентилятор R4D355CM1501 Ebmpapst R4D355-CM15-01

Центробежный (радиальный) вентилятор Ebmpapst R4D355CM1501 R4D355-CM15-01 — промышленный вентилятор переменного тока с рабочим колесом. Воздух поступает к крыльчатке по оси и разворачивается на 90°, что обеспечивает высокое давление на выходе и позволяет эффективно работать в системах с заметным аэродинамическим сопротивлением — протяжёнными воздуховодами, плотными теплообменниками, фильтрами. Модель поставляется без корпуса (улитки) и предназначена для интеграции в канальные вентиляционные установки, приточно-вытяжные камеры, чиллеры, тепловые насосы и шкафы охлаждения.

Основные технические характеристики:

• Производитель: ebm-papst Mulfingen GmbH & Co. KG.
• Модель: R4D355-CM15-01.
• Артикул: 377.145.481.
• Тип: центробежный (радиальный), одностороннее всасывание, лопатки загнуты вперёд.
• Тип двигателя: M4D074-DF, 480V~, 50/60Hz.
• Номинальное напряжение: 400 В.
• Частота сети: 50/60 Гц.
• Скорость вращения: 1450/1680 об/мин.

Конструктивные особенности:

• Рабочее колесо из оцинкованной листовой стали — лопасти с загнутыми вперёд кромками обеспечивают высокий расход воздуха при компактном диаметре; оцинковка защищает от коррозии/
• Ротор, скреплённый заливкой с алюминием — технология обеспечивает балансировку, теплопроводность и механическую прочность при высоких скоростях вращения.
• Трёхфазный двигатель M4D074-DF — рассчитан на продолжительный режим S1 с шариковыми подшипниками для длительного ресурса.
• Встроенная тепловая защита (TW/TOP) — реле контроля температуры выведено наружу, что позволяет интегрировать его в схему защиты шкафа управления и предотвратить перегрев двигателя.
• Отверстия для отвода конденсата — предусмотрены со стороны ротора и статора для предотвращения накопления влаги внутри двигателя.
• Боковой вывод кабеля — соединительный провод безгалогенный, сечение 9 × 0,75 мм², с заделкой 9 зажимами.
• Любое монтажное положение — вентилятор можно устанавливать в любой ориентации, что упрощает компоновку в канальных установках и шкафах.
