Капиллярный регулировочный термостат imit trz 3445 Sime 6159300

Термостат регулировочный (6159300) представляет собой двухступенчатый термостат, предназначенный для поддержания заданной температуры отопительного оборудования, теплообменников, где предусмотрен переход на работу с пониженной теплопроизводительностью. Принцип работы термостата основан на принципе объемного расширения жидкости в температурном датчике и в капиллярной трубке. Жидкость действует на мембрану установленную в термостате и переключает электрический контакт. При уменьшении температуры объем жидкости снижается, давление на мембрану уменьшает и контакты размыкаются.

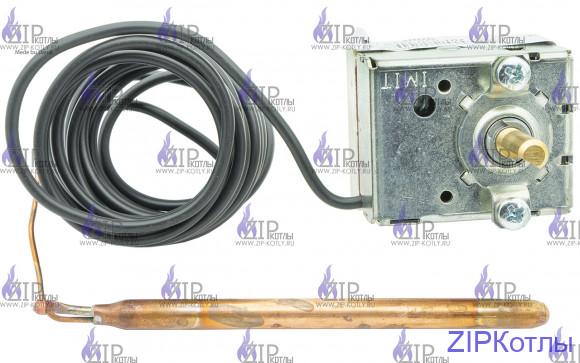

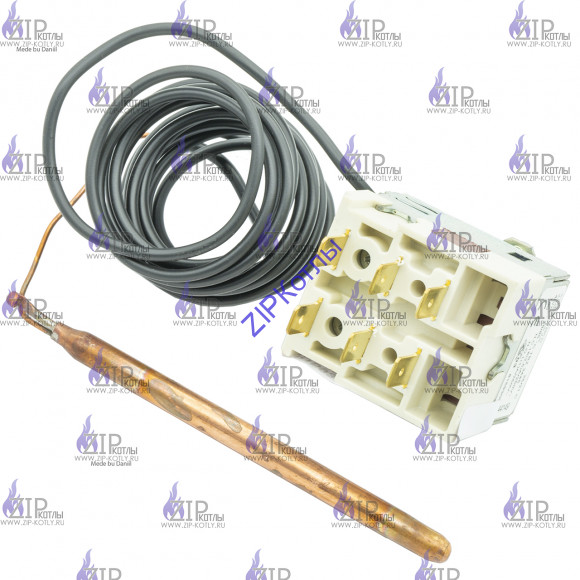

Представленный термостат имеет два диапазона регулирования от 40 до 77°С и от 48 до 85°С, два однополюсных переключателя SPDT. Изготавливается термостат с медным соединительным капилляром длиной 2000 мм и чувствительным элементом, габариты которого 6,5х95 мм. Присоединяется при помощи фастона на задней поверхности корпуса и имеет покрытие ПВХ на капилляре.

Технические характеристики:

• - диапазоны регулирования: 1-я ст. - 40±5 ... 77±3 ºС; 2-я ст. - 48±5 ... 85±3 ºС;
• - температурный дифференциал: 3,5±1,5 ºС;
• - длина капилляра: 2000 мм с покрытием ПВХ;
• - размеры чувствительного термобаллона: Ø 6,5×95 мм;
• - макс. температура термобаллона: 130 ºС;
• - характеристика контактов: переключающие контакты SPDT;
• - макс. нагрузка на контакты: НЗ - 16(2,5)А / 250 В; НО - 1(1)А / 250 В;
• - вылет регулировочного штифта: 15 мм;
• - угол поворота регулировочного штифта.

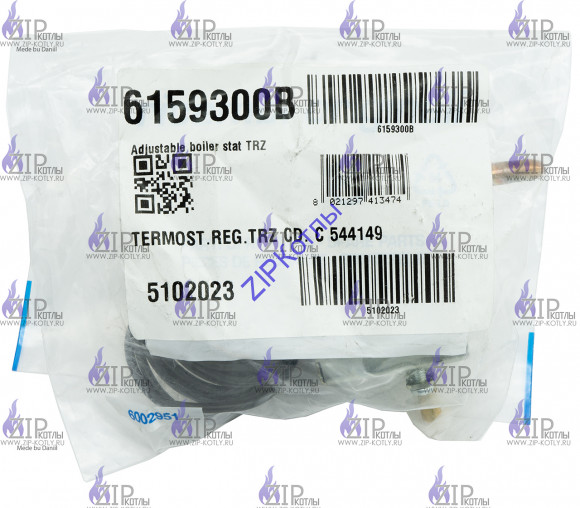

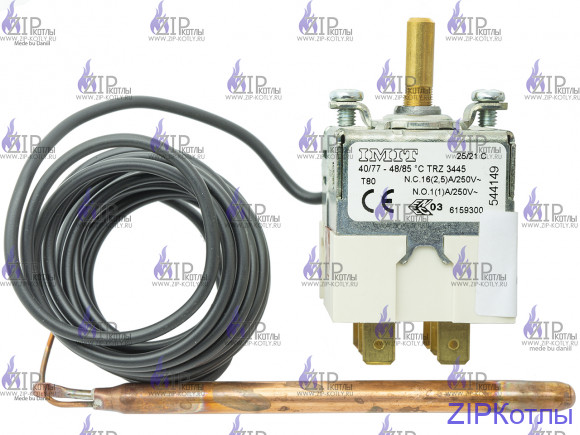

Маркировка товара:

• - IMIT
• - 40/77-48/85°С
• - TYPE TRZ 3445
• - N.C.16(2,5)A/250V~
• - N.O. 1(1)A/250V~
• - 544149
