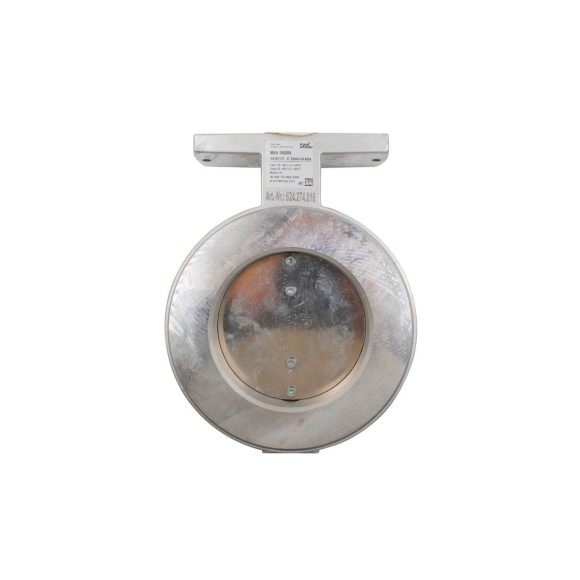

Заслонка дроссельная Kromschroder BVA100Z05 88300103

Дроссельная заслонка Kromschroder BVA100Z05 88300103 для промышленного топочного оборудования. Модель предназначена для управления потоком воздуха (холодного и горячего) в соотношении 1:10, обеспечивая точное дозирование среды и эффективное регулирование мощности горелочных установок. Заслонка совместима с сервоприводами IC20 и IC40, что позволяет реализовать как плавное, так и ступенчатое управление. Благодаря продуманной конструкции изделие отличается минимальными потерями давления, низкой утечкой среды и высокой точностью регулировки без необходимости применения переходников.

Назначение и основные функции:

• Регулирование и перекрытие потока воздуха в промышленных топочных и горелочных системах
• Обеспечение точного дозирования воздуха для формирования оптимальной газовоздушной смеси и достижения требуемой мощности горелки
• Работа в составе автоматизированных контуров управления совместно с приводами IC20/IC40 (плавное или ступенчатое регулирование)
• Возможность ручной подстройки нагрузки с визуальным контролем угла открытия по шкале
• Использование в системах с пневматическим регулированием состава газовоздушной смеси для поддержания стабильных параметров горения

Принцип работы и конструктивные особенности:

• Принцип свободного движения: заслонка открывает поперечное сечение для прохождения потока; диск поворачивается в диапазоне от 0 до 90°, плавно изменяя пропускную способность канала
• Кольцевой зазор по периметру диска: снижает риск заклинивания и способствует стабильной работе при перепадах давления и температур
• Заниженный номинальный диаметр: повышает точность регулирования и исключает необходимость установки переходников при монтаже
• Минимальное усилие срабатывания: конструкция заслонки требует незначительных усилий для перемещения, что снижает нагрузку на привод и увеличивает срок службы узла
• Алюминиевый корпус: компактный, устойчивый к коррозии и перепадам температур, обеспечивает надёжность и долговечность изделия
• Отсутствие необходимости в регулярном техобслуживании: герметичная и сбалансированная конструкция рассчитана на длительную эксплуатацию без дополнительных регулировок

Технические характеристики:

• Модель: BVA100Z05
• Производитель: Kromschröder
• Рабочая среда: воздух (холодный и горячий) в соотношении 1:10
• Максимальное давление рабочей среды: до 500 мбар
• Диапазон температур окружающей среды: от −20 до +60 °C
• Угол поворота диска: 0–90°
• Совместимые приводы: IC20, IC40
• Способ управления: автоматическое (с сервоприводом) или ручное (для подстройки основной нагрузки)
• Контроль положения: шкала для задания угла открытия
• Максимальный расход: достигается при угле открытия 90°
• Тип установки: между фланцами по стандарту EN 1092
• Особенности потока: минимальные утечки и потери давления благодаря оптимизированной геометрии диска и корпуса
• Материал корпуса: коррозионностойкий алюминиевый сплав
• Применение: системы с непрерывным управлением, промышленные топочные и горелочные установки
