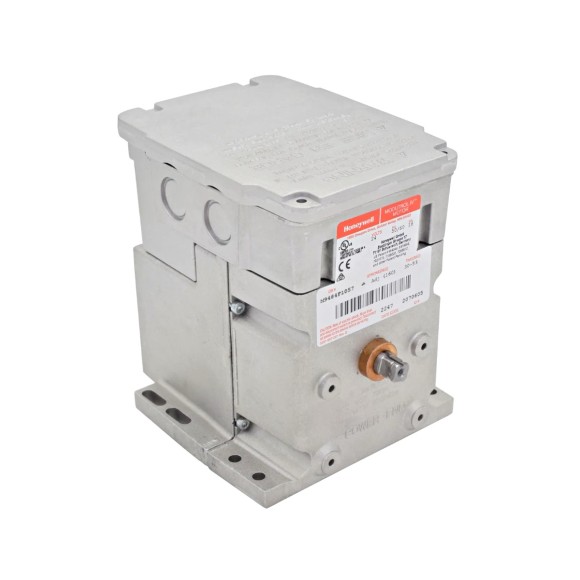

Сервопривод Honeywell M9484F1057 M9484F1057/U

Сервопривод Honeywell M9484F1057 M9484F1057/U — исполнительный механизм для точного позиционирования воздушной или газовой заслонки либо клапана в составе автоматики горелки. Устройство работает по сигналу от блока управления: электродвигатель перемещает вал в требуемую позицию, обеспечивая стабильную регулировку потока рабочей среды. Модель выполнена без пружинного возврата вала — положение удерживается за счёт управляющего сигнала и крутящего момента привода.

Ключевые технические параметры:

• Питание: 24 В — стандартное напряжение для интеграции в низковольтные системы автоматизации горелок.
• Тип заслонки: воздушная или газовая — универсальность применения в вентиляционных и топливных трактах.
• Крутящий момент: фиксированный, 17 Нм — достаточная мощность для надёжного поворота заслонки даже при повышенном сопротивлении.
• Время поворота: номинально 30 секунд на 90°; по запросу возможна адаптация под иной ход вала.
• Температурный диапазон эксплуатации: от −40 до +66 °C — подходит для установки в неотапливаемых помещениях и на улице.

Конструктивные особенности и комплектация:

• Вал с двумя рабочими концами: оснащён пазами и внутренней резьбой с обеих сторон — повышает гибкость монтажа и совместимость с разными типами рычагов и креплений.
• Регулируемый ход: позволяет точно настроить угол поворота под конкретную заслонку или клапан.
• Кулачки для вспомогательных выключателей: обеспечивают формирование сигналов обратной связи о положении заслонки или срабатывании концевых выключателей.
• Переходник для регулировки вала по высоте: упрощает выравнивание оси привода относительно рычага заслонки.
• Комплект подключения: клеммы быстрого соединения и переходник для винтовых клемм — ускоряют монтаж и повышают надёжность контактов.
• Корпус: литой алюминиевый — отличается прочностью, теплоотводом и устойчивостью к коррозии.
• Распределительная коробка: класс защиты NEMA 3 (соответствует IP54) — защищает клеммы и внутренние соединения от пыли и брызг воды.
• Вспомогательный выключатель: один встроенный — для сигнализации или блокировки по положению заслонки.
