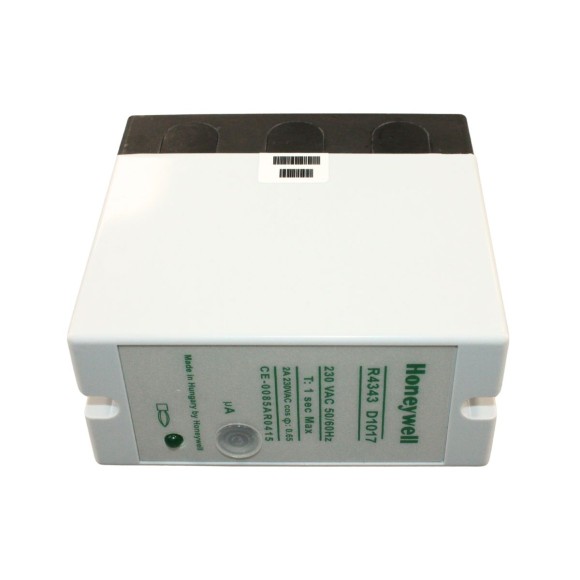

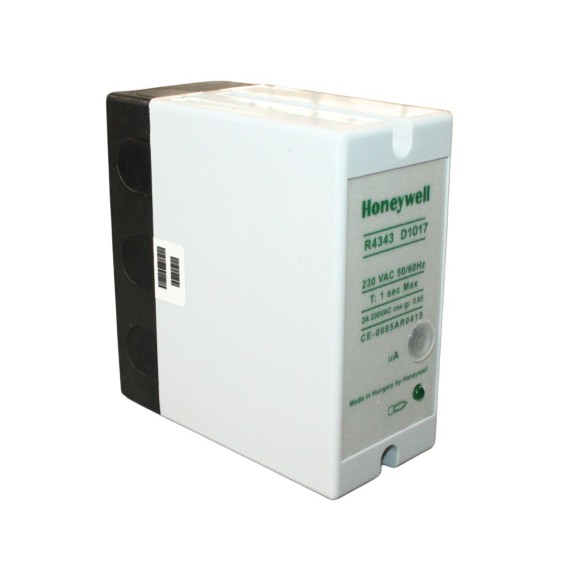

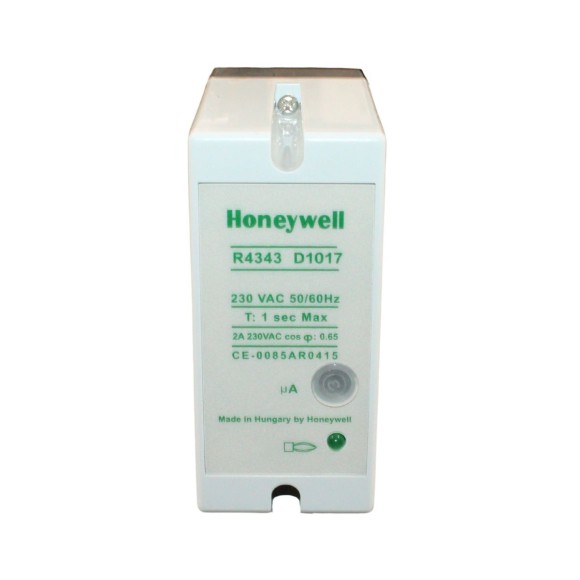

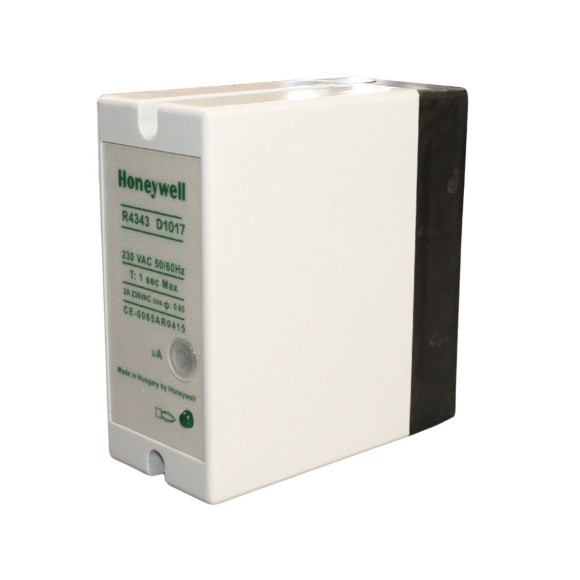

Усилитель сигнала пламени Honeywell R4343D1017

Усилитель сигнала пламени Honeywell R4343D1017 — устройство для контроля наличия или отсутствия пламени и ультрафиолетового излучения в системах с горелками. Работает в паре с соответствующими датчиками пламени ректификационного типа. Оснащён гнездом для измерителя тока пламени — это позволяет отслеживать уровень сигнала пламени в режиме реального времени. Модуль крепится к основанию для поверхностного монтажа, корпус соответствует стандарту IP 40.

Основные характеристики:

• Модель: Honeywell R4343D1017.
• Назначение: контроль пламени и УФ‑излучения.
• Совместимость: датчики пламени ректификационного типа.
• Варианты напряжения питания:
  • 115 В AC (±10 % … −15 %), 50/60 Гц;
  • 230 В AC (±10 % … −15 %), 50/60 Гц.
• Тип контакта: 2 изолированных контакта DPDT (двойной перекидной контакт).
• Номинальная мощность: 2 А при коэффициенте мощности 0,65.
• Время срабатывания при отсутствии пламени: < 1 секунды (стандартная модель); доступны другие значения по запросу.
• Диапазон рабочих температур: от −10 °C до +60 °C.
• Допустимая влажность: 90 % при +40 °C.
• Степень защиты корпуса: IP 40 (защита от попадания твёрдых частиц размером > 1 мм и брызг воды).
• Классификация: OOCRXO.

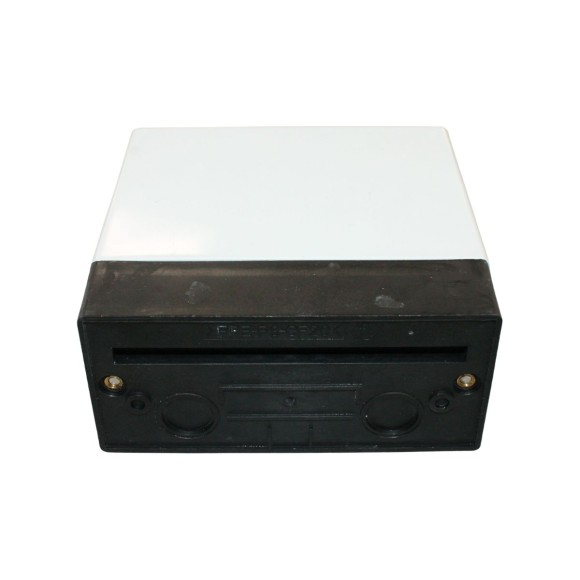

• Способ монтажа: поверхностный, с креплением вставного модуля к основанию.

Конструктивные особенности:

• Гнездо для измерителя тока пламени: позволяет контролировать уровень сигнала пламени, обеспечивая точный мониторинг работы горелки.
• Вставной модуль: легко монтируется на основание, упрощает обслуживание и замену компонентов.
• Изолированные контакты: 2 контакта типа DPDT обеспечивают надёжное переключение и безопасность электрических соединений.
• Компактный корпус: соответствует стандарту IP 40, подходит для установки в условиях умеренной запылённости и влажности.

Принцип работы:

• Датчик‑реле подключается к датчику пламени ректификационного типа.
• При наличии пламени устройство фиксирует сигнал через измеритель тока пламени.
• В случае пропадания пламени реле срабатывает менее чем за 1 секунду (в стандартной конфигурации), переключая контакты и передавая сигнал на управляющее оборудование.
• Контакты DPDT позволяют организовать управление несколькими цепями или резервное переключение.
